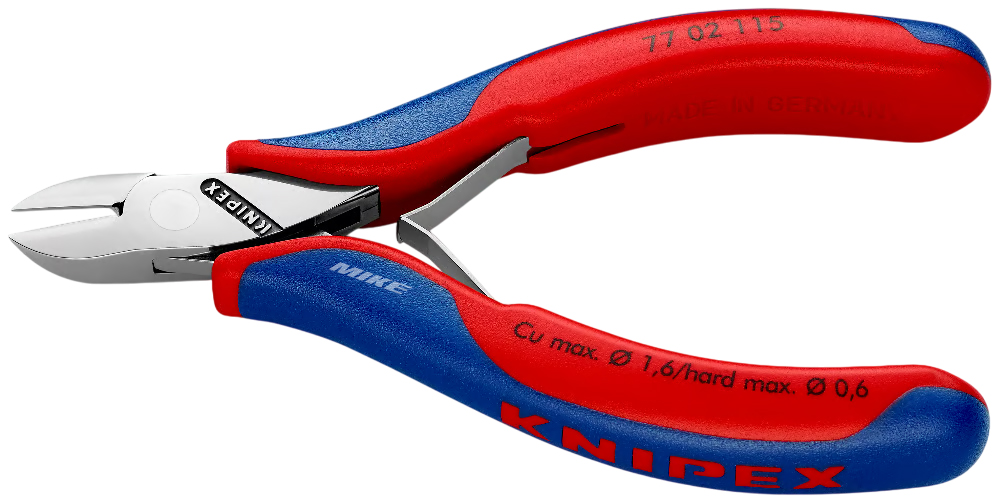

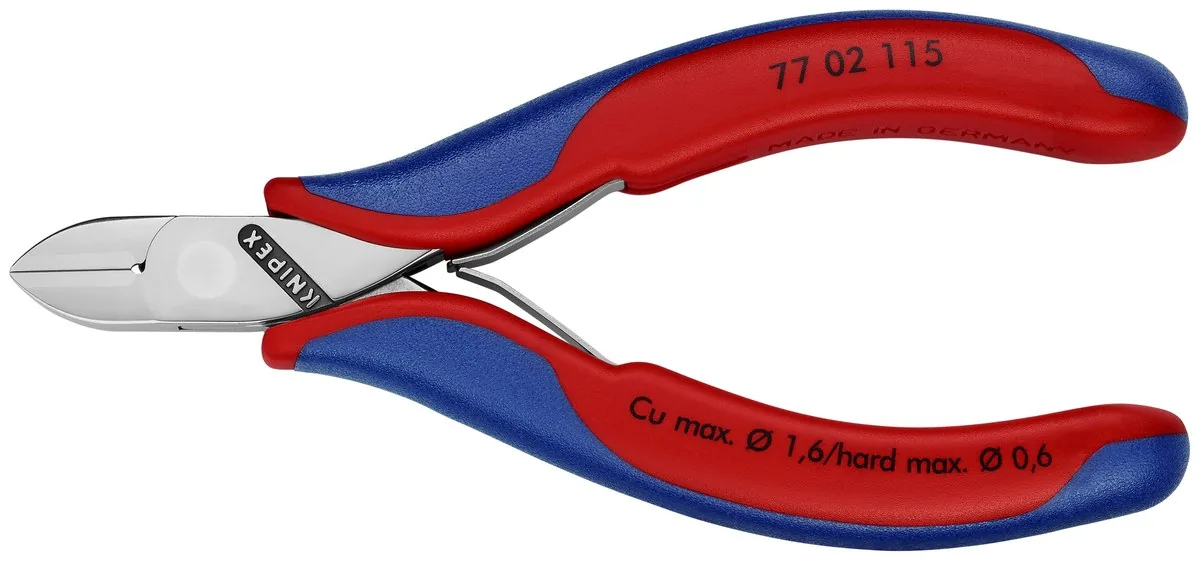

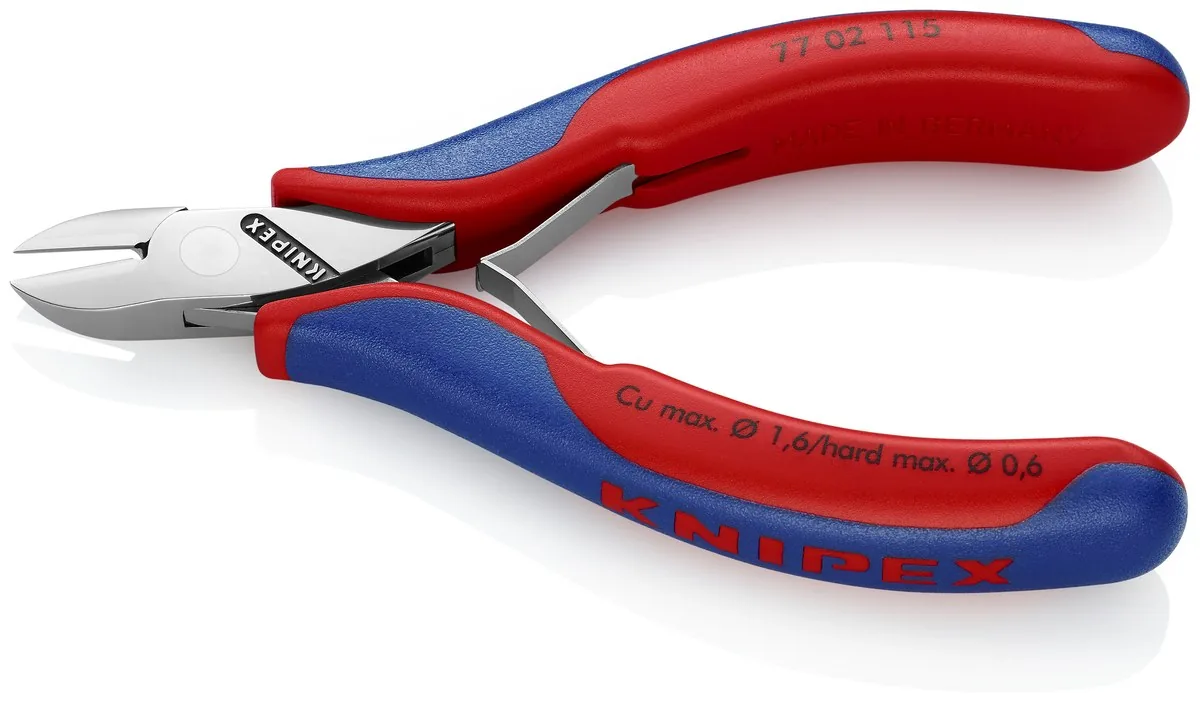

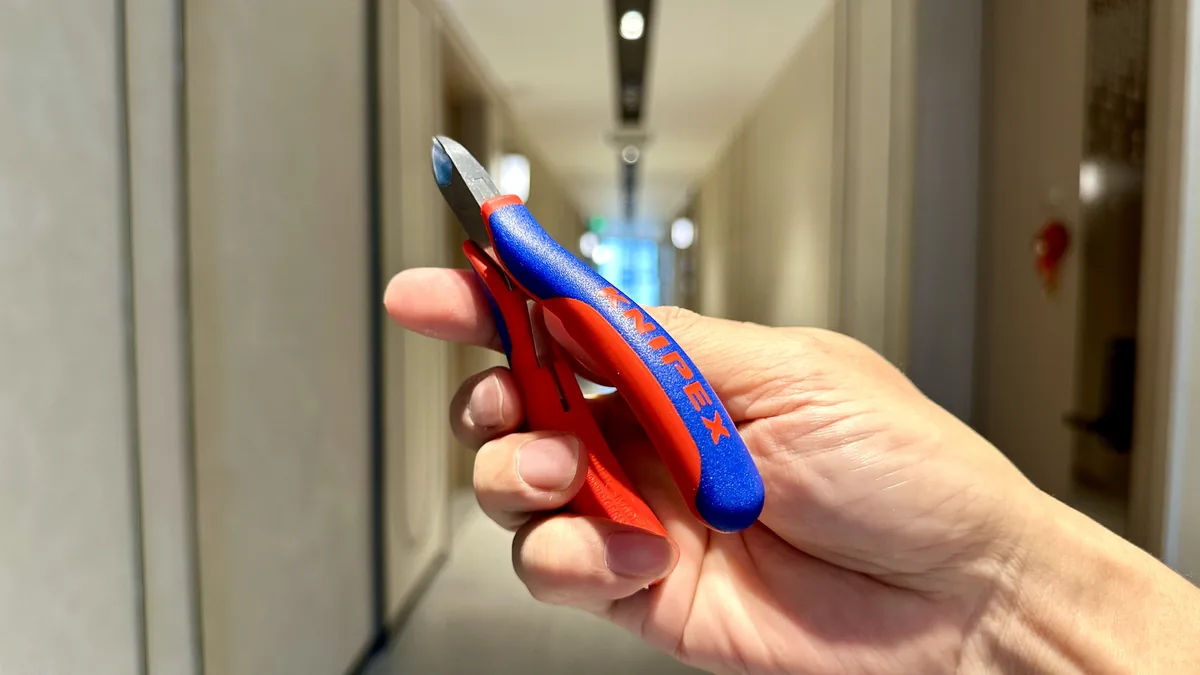

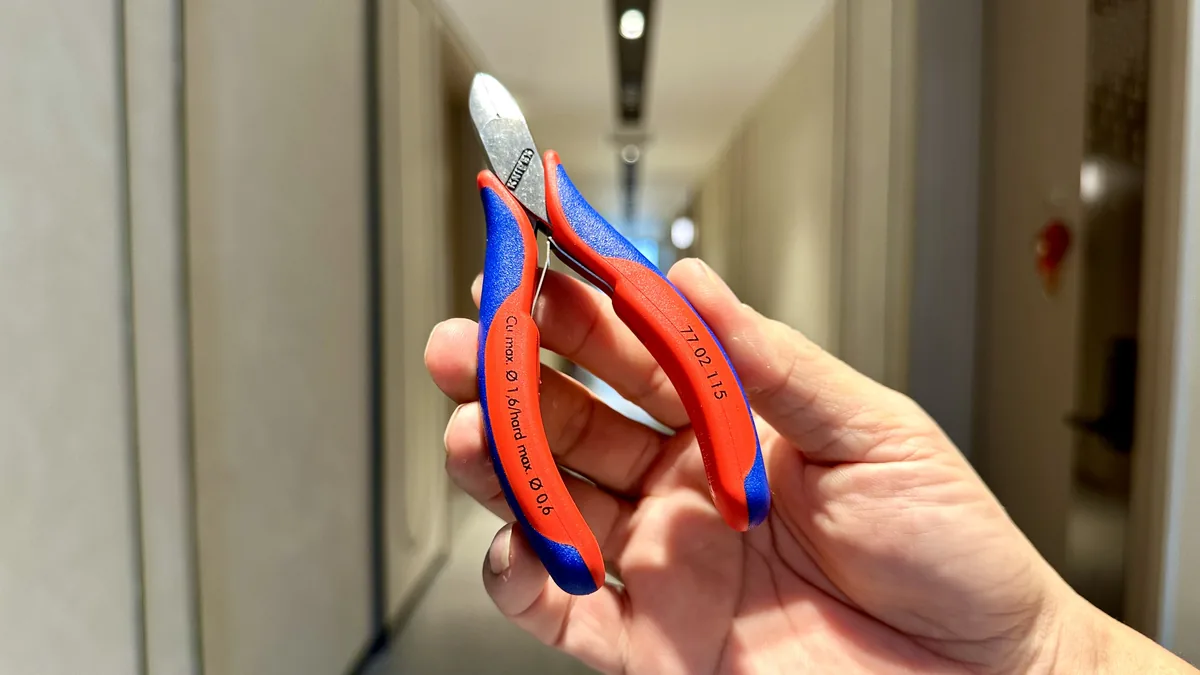

Kìm cắt cạnh Knipex 77 02 115, cắt chân linh kiện điện tử

Kìm cắt cạnh Knipex 77 02 115 chuyên dụng các tác vụ cắt. Cụ thể như cắt chân linh kiện với yêu cầu kỹ thuật cao. Thiết kế gọn nhẹ, lực cắt hiệu quả, kết cấu không rơ. Bề mặt xử lý chống gỉ an toàn. Giúp kìm vận hành ổn định trong môi trường điện tử vi mô. Đây là lựa chọn tối ưu cho kỹ thuật viên đòi hỏi tính chính xác lâu dài trong từng thao tác cắt.

Khác với kìm cắt gia dụng thông thường, kìm cắt chân linh kiện Knipex 77 02 115 có kết cấu hộp trượt (box joint) không rơ. Hai tay kìm trượt theo nhau bên trong kết cấu hộp. Giúp tránh tình trạng lệch trục.

Rivet được phân phối lực cắt đều hơn. Tăng độ ổn định trong quá trình sử dụng. Điều này rất quan trọng với những ứng dụng điện tử nơi sai lệch nhỏ cũng gây hư hại mạch.

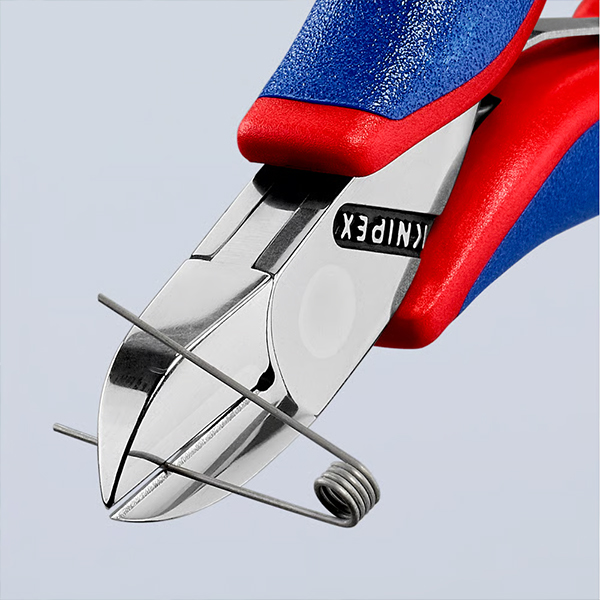

Lưỡi cắt tôi cao tần – chịu lực lên đến dây đàn hồi 2300 N/mm²

Lưỡi kìm được tôi cảm ứng điện cao tần, đạt độ cứng tối thiểu 62 HRC. Qua đó, kìm xử lý được:

• Dây mềm như đồng, nhựa: Ø 0.3 – 1.6 mm (~220 N/mm²)
• Dây cứng trung bình (đinh, chân chốt): Ø 1.2 mm (~750 N/mm²)
• Dây cứng cao: Ø 0.6 mm (~1800 N/mm²)
• Không khuyến nghị dùng cho dây đàn hồi (piano wire) vì vượt ngưỡng chịu lực. Dù vậy, dải ứng dụng hiện tại vẫn đủ bao phủ toàn bộ yêu cầu cắt chân linh kiện, dây tín hiệu, cáp dữ liệu nhỏ.

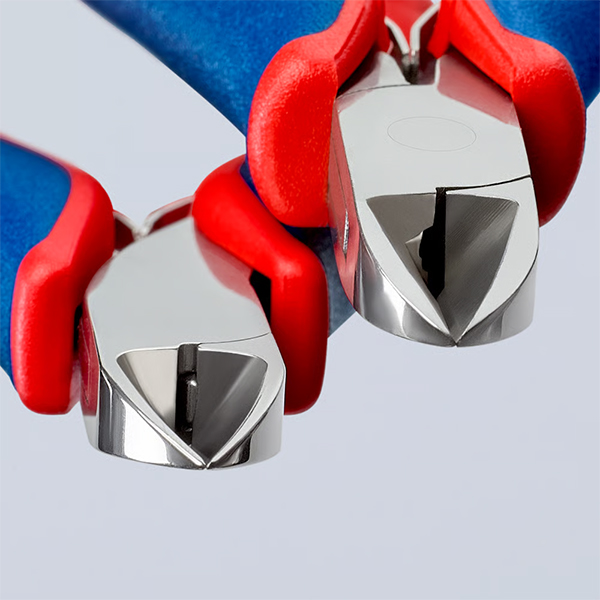

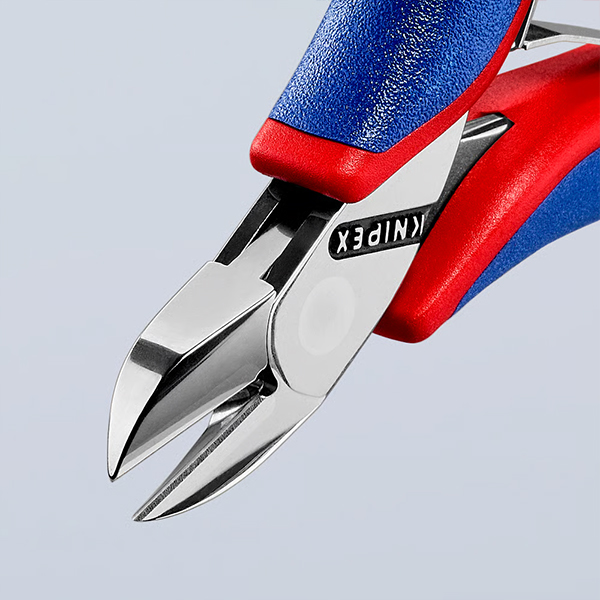

Kết cấu đầu bo tròn – cắt sát bề mặt mà không gây tổn hại bo mạch

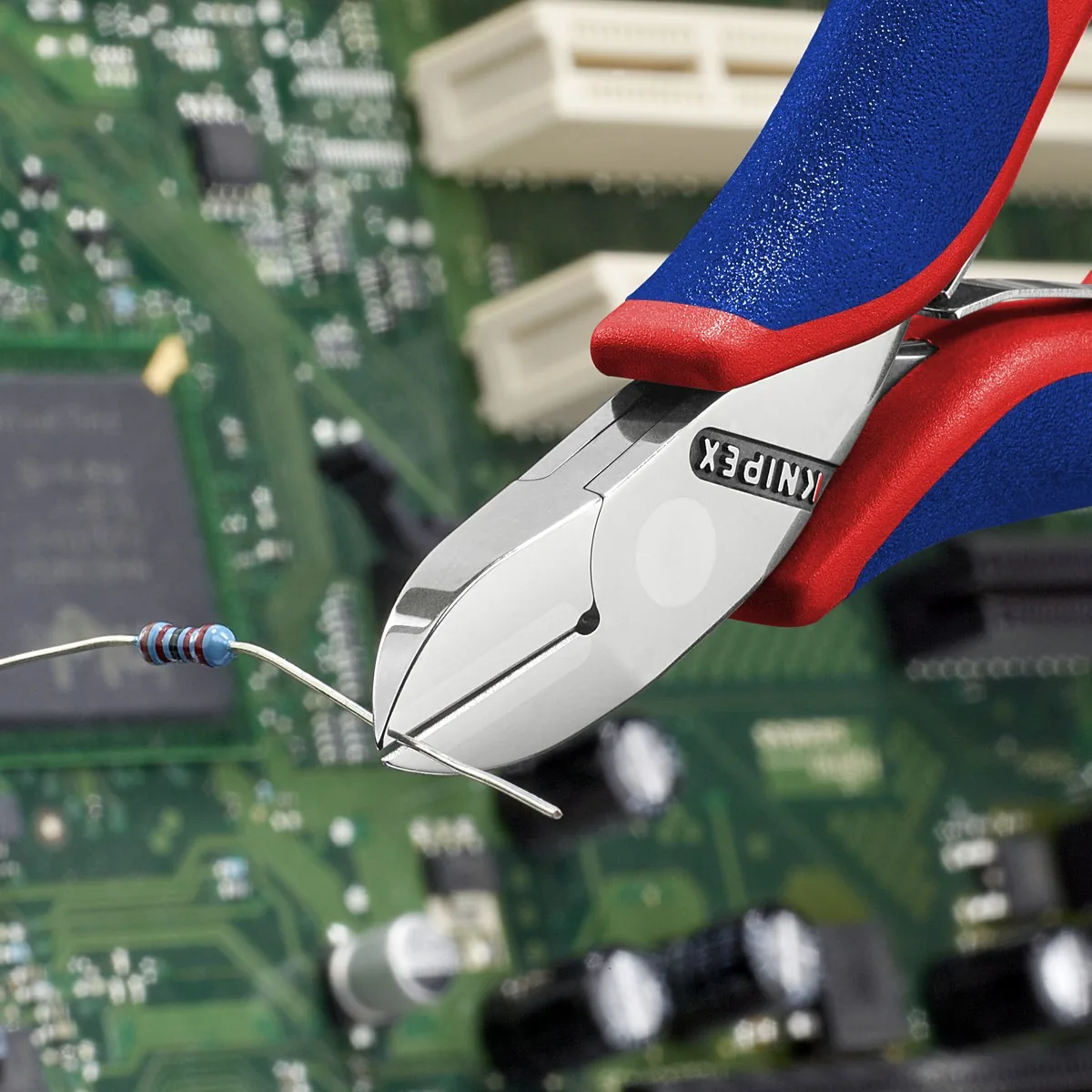

Knipex 77 02 115 có đầu bo tròn, vát nhẹ. Đây là dạng phổ biến để cắt chân linh kiện điện tử. Đầu kìm tiếp cận gần bề mặt hàn. Hạn chế sót chân cắt mà không gây sứt mạch hoặc bong lớp đồng. Dạng vát nhẹ (small bevel) giúp dễ cắt dứt điểm mà không cần ép mạnh.

• Lò xo đôi ma sát thấp – mở êm, thao tác nhẹ. Kìm dùng cơ cấu lò xo đôi ma sát thấp, cho thao tác đóng mở nhẹ, đều. Tay cầm vát cao, gọn trong lòng ngón tay cái và ngón trỏ. Thích hợp thao tác kéo dài như trong sản xuất vi mạch, hàn SMT, lắp ráp cơ cấu vi mô.
• Xử lý chống gỉ không dùng xi mạ – không bong, không chập mạch: Kìm được xử lý bóng gương kết hợp màng dầu mỏng chống gỉ. Không dùng lớp mạ chrome. Tránh hiện tượng bong mạ – một rủi ro lớn trong lĩnh vực điện tử vì mảnh vỡ chrome có thể gây chập mạch. Bề mặt kim loại được đánh bóng và phủ dầu bảo quản an toàn trong xưởng hoặc kho linh kiện.

Kìm cắt cạnh Knipex 77 02 115 Cắt chân linh kiện điện tử với độ chính xác và độ bền cao

Knipex 77 02 115 ngoài là công cụ cơ bản trong xưởng điện tử và được ưa chuộng trong công tác sửa chữa thiết bị chính xác, sản xuất bảng mạch PCB, y sinh học và lĩnh vực cơ điện tử cao cấp. Sự khác biệt nằm ở cấu trúc bền bỉ. Khả năng truyền lực tốt dù kích thước nhỏ gọn. Cùng lưỡi cắt chịu lực cao – điều ít thấy ở những kìm có chiều dài chỉ 115 mm.

• Mã hàng: 77 02 115
• Chiều dài: 115 mm
• Cắt dây mềm (đồng, nhựa ~220 N/mm²): Ø 0.3 – 1.6 mm
• Cắt dây cứng trung bình (~750 N/mm²): Ø 1.2 mm
• Cắt dây cứng cao (~1800 N/mm²): Ø 0.6 mm
• Độ cứng lưỡi: tối thiểu 62 HRC
• Đầu bo tròn, vát nhẹ
• Tay cầm đa thành phần, bọc cách điện cơ bản
• Kết cấu hộp trượt (box joint), không rơ
• Xử lý chống gỉ bằng đánh bóng gương và dầu mỏng
• Theo tiêu chuẩn: DIN ISO 9654
• Trọng lượng: 70 g

Những đặc điểm kỹ thuật như tay cầm đa thành phần chống trượt, lò xo mở êm, đầu cắt không tạo vết xước bo mạch, đã khiến mẫu 77 02 115 thành tiêu chuẩn tham khảo cho các dòng kìm cắt điện tử cỡ nhỏ.
