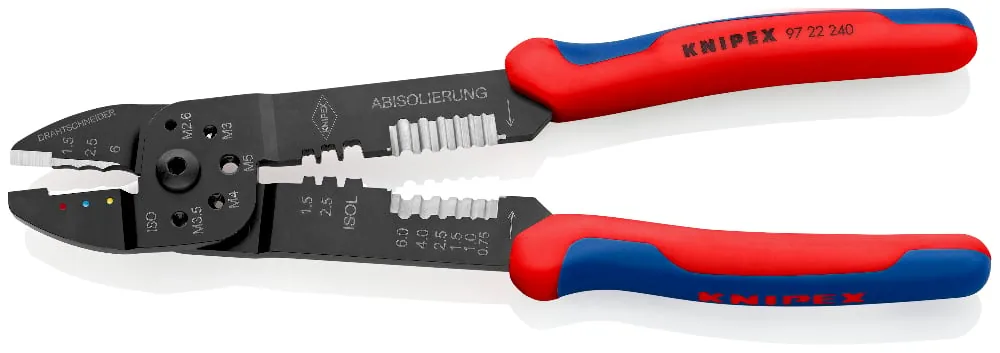

Kìm bấm cos KNIPEX 97 22 240, cắt cáp, tuốt dây, cắt vít đồng

Kìm bấm cos đa năng Knipex 97 22 240 gom bốn công việc lắp đặt điện vào một thân kìm dài 240 mm. Thợ điện dùng nó để cắt cáp, tuốt dây, ép đầu cos cách điện và cắt vít ren. Dải ép trải từ 0,5 đến 6,0 mm², tương đương AWG 20–10.

Đầu kìm có 3 hốc ép, phục vụ cos cách điện, ống nối co nhiệt và đầu cắm dạng hở không cách điện. Năm lỗ ren M2,6 / M3 / M3,5 / M4 / M5 cho phép cắt vít đồng và vít đồng thau đúng chiều dài cần dùng. Khớp nối bắt vít giữ hai má kìm ổn định khi lực ép tăng.

Kìm bấm cos đa năng Knipex 97 22 240 làm được những gì

Cấu tạo và vật liệu

Thân kìm chế tạo từ thép đặc biệt cường độ cao, phủ sơn đen. Khớp nối dạng bắt vít thay cho khớp tán, giữ chuyển động đều hơn khi ép. Hai tay nắm bọc vật liệu nhiều thành phần.

• Chiều dài tổng 240 mm, chiều dài làm việc ghi nhận 230 mm
• Thép đặc biệt cường độ cao, bề mặt sơn đen
• Khớp nối bắt vít cho độ ổn định và chuyển động đều
• Tay cầm nhiều thành phần
• Khối lượng 270 g; kích thước 240 x 62 x 25 mm
• Tuân thủ REACH, không chứa chất SVHC

Trọng lượng dưới 300 g giúp thao tác trên thang hoặc trong tủ điện đỡ mỏi tay. Chiều dài 240 mm cho đòn bẩy đủ để ép cos 6 mm² bằng một lần bóp.

Cắt cáp, dây đồng	Cắt vít đồng, đồng thau

Bề mặt sơn hạn chế trầy xước trong quá trình vận chuyển và cất giữ trong túi đồ nghề. Kích thước tổng thể 240 x 62 x 25 mm, khối lượng kìm 270 g, khối lượng tịnh 300 g kể cả bao bì.

Dải ép và các chức năng cắt

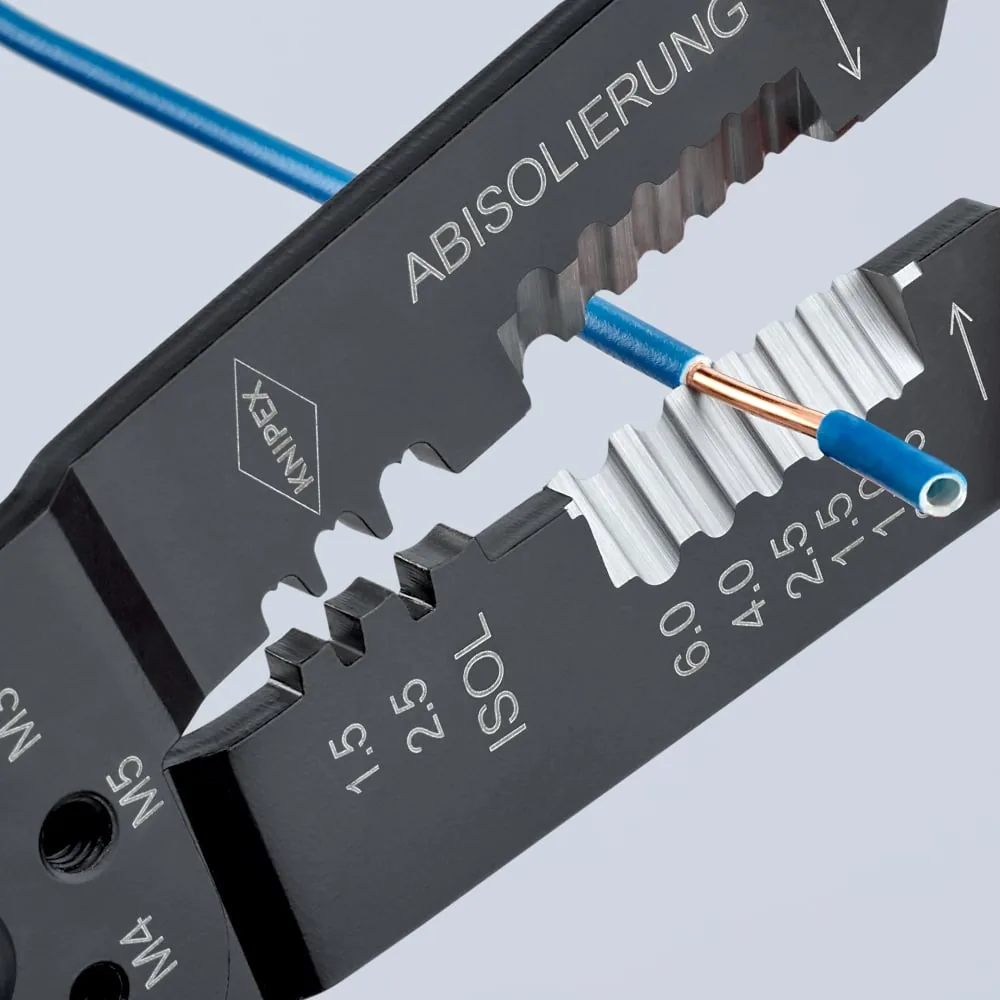

Ba hốc ép bố trí liền nhau trên đầu kìm, phân theo cỡ tiết diện dây. Phần lưỡi cắt xử lý cáp và dây đồng tới 6,0 mm². Vùng tuốt nằm phía sau hốc ép, dùng cho dây dẫn đơn. Các lỗ ren cắt vít đặt gần khớp nối, nơi lực bóp đạt mức cao nhất.

• Ép cos cách điện và ống nối co nhiệt: 0,5 – 6,0 mm²
• Ép đầu cắm dạng hở, không cách điện
• Số hốc ép: 3
• Dải AWG: 20 – 10
• Cắt cáp và dây đồng tới 6,0 mm²
• Cắt vít ren M2,6 / M3 / M3,5 / M4 / M5

Khi ép, đặt đầu cos đúng hốc theo màu hoặc theo cỡ tiết diện in trên má kìm. Bóp hết hành trình để mối ép khép kín đều quanh lõi dây.

Bấm cos cách điện	Tuốt dây	Ép đầu cắm không cách điện

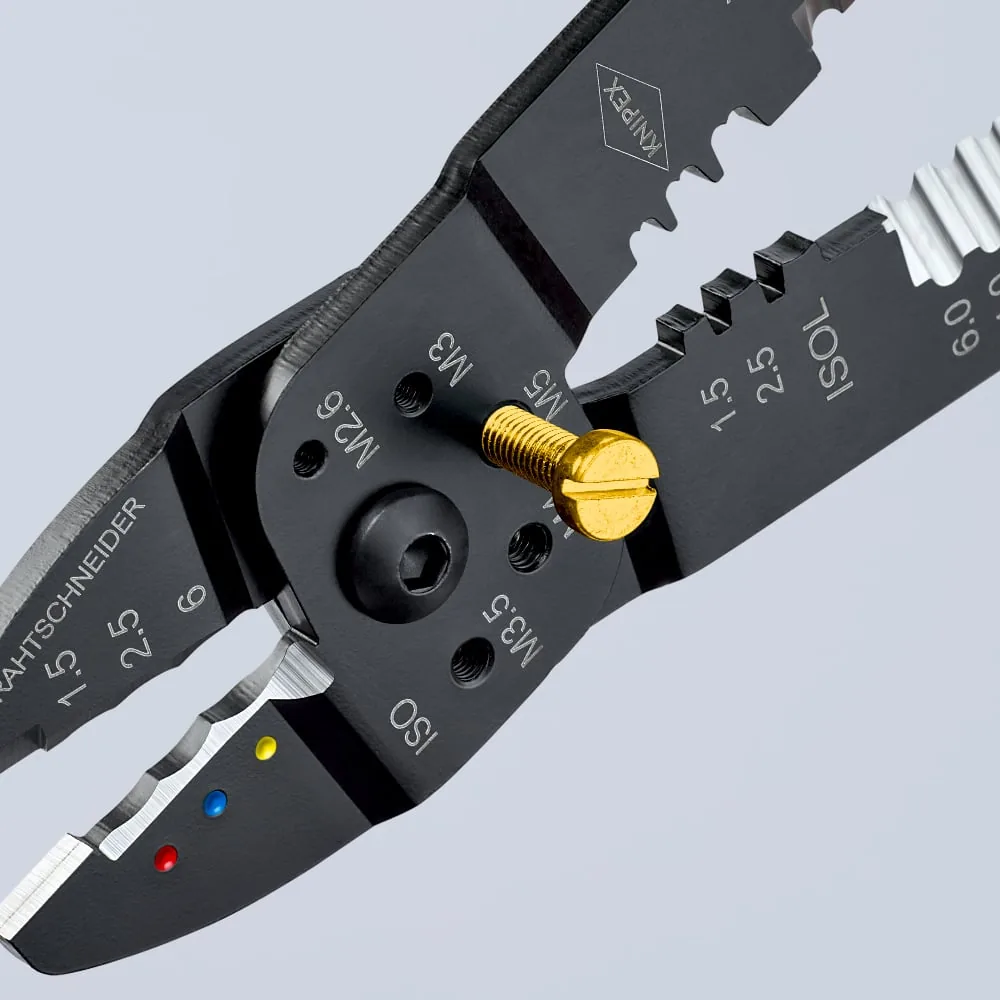

Với vít đồng thau, vặn vít qua lỗ ren tới vạch cần cắt rồi bóp dứt khoát. Ren còn lại giữ nguyên biên dạng, bắt vào đai ốc không bị kẹt.

Ứng dụng thường gặp

Mã 97 22 240 phục vụ đấu nối tủ điện, lắp bảng điều khiển và sửa chữa hệ thống điện dân dụng. Thợ lắp đặt dùng nó cho đầu cos cách điện trên dây điều khiển và dây động lực nhỏ. Kỹ thuật viên ô tô và điện lạnh dùng để ép đầu cắm dạng hở. Nhu cầu kìm bấm cos 6mm² trong bảo trì nhà xưởng cũng nằm trong dải làm việc của kìm này.

Dòng 97 của Knipex còn nhiều phiên bản khác nhau về hốc ép và dải tiết diện, chẳng hạn 97 32 240. Nếu chủ yếu đấu cos cách điện cỡ nhỏ và trung bình, bản 97 22 240 bao phủ phần lớn công việc hằng ngày.
