Kìm bấm cos

Kìm bấm cos phục vụ công việc ép chặt đầu cos lên dây dẫn điện. Nhờ đó, tạo mối nối ổn định giữa dây và thiết bị đầu cuối. Nhóm hàng này bao gồm nhiều dòng chuyên biệt.

• Kìm bấm cos ống theo tiêu chuẩn DIN 46228.
• Kìm bấm đầu mạng RJ45.
• Kìm bấm cos trần không cách điện.
• Kìm bấm đầu nối MC4 cho hệ thống điện mặt trời.

Mỗi dòng được thiết kế cho một nhóm đầu cos cụ thể. Điều này đảm bảo lực ép đồng đều. Hình dạng mối nối cũng đúng yêu cầu kỹ thuật. Trong lắp đặt điện công nghiệp, dân dụng, tự động hóa và viễn thông. Việc chọn đúng loại kìm bấm cos ảnh hưởng trực tiếp đến chất lượng đấu nối. Nó giảm nguy cơ tiếp xúc kém và sự cố đứt dây.

Dòng kìm tự động điều chỉnh loại bỏ thao tác chọn khuôn thủ công. Điều này giúp tăng tốc độ thi công. Nó cũng hạn chế sai sót do nhầm lẫn kích cỡ. Dòng MultiCrimp tích hợp nhiều bộ khuôn trong một thân kìm, giảm số lượng dụng cụ cần mang theo hiện trường. Dòng PreciForce tập trung vào độ chính xác lực bấm, phù hợp với các ứng dụng yêu cầu cao về độ tin cậy mối nối.

Phân loại theo cơ chế điều chỉnh

Kìm bấm cos chia thành hai nhóm chính dựa trên cách chọn kích cỡ khuôn bấm. Nhóm thứ nhất yêu cầu người dùng xoay đầu kìm hoặc thay khuôn để khớp với tiết diện cos. Nhóm thứ hai tự động nhận diện tiết diện và điều chỉnh khuôn bấm mà không cần thao tác thủ công. Sự khác biệt này ảnh hưởng đến tốc độ làm việc. Nó cũng ảnh hưởng khả năng sai sót. Số lượng dụng cụ cần chuẩn bị trước khi thi công cũng bị ảnh hưởng.

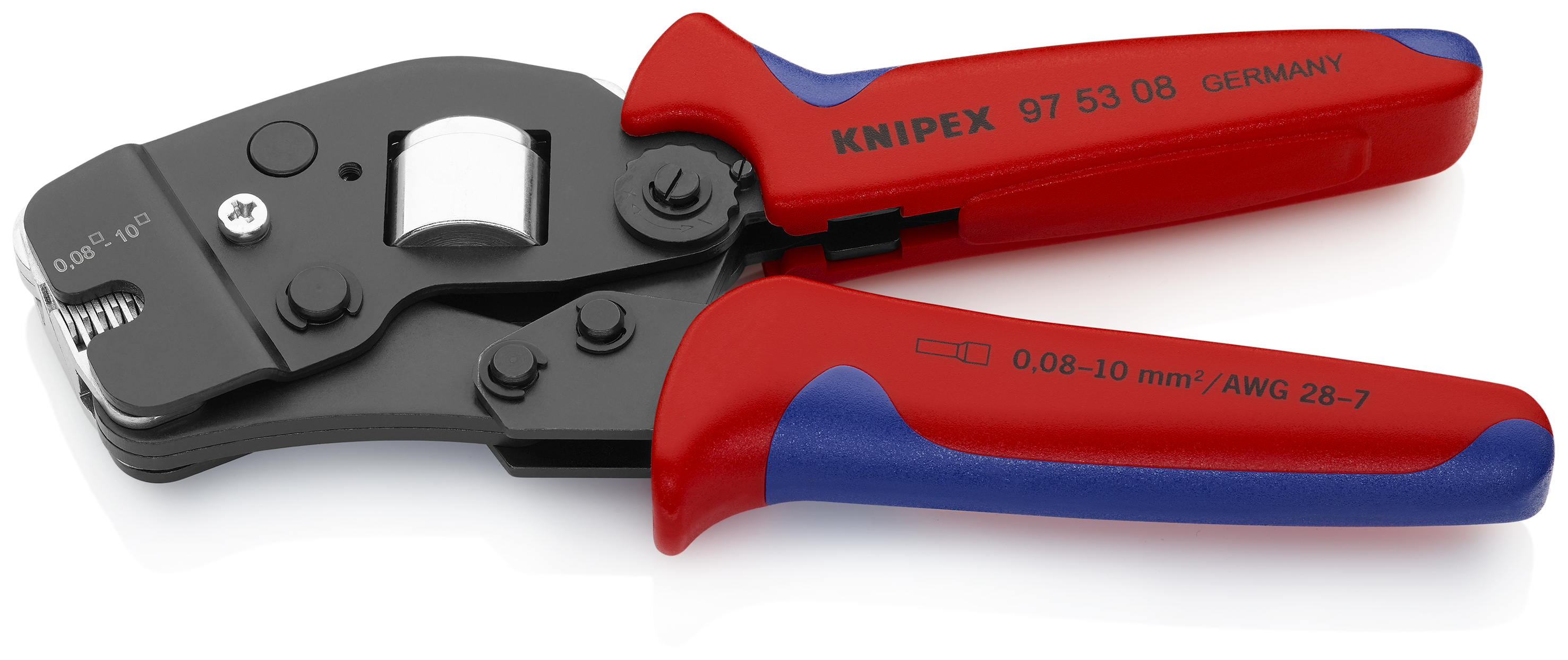

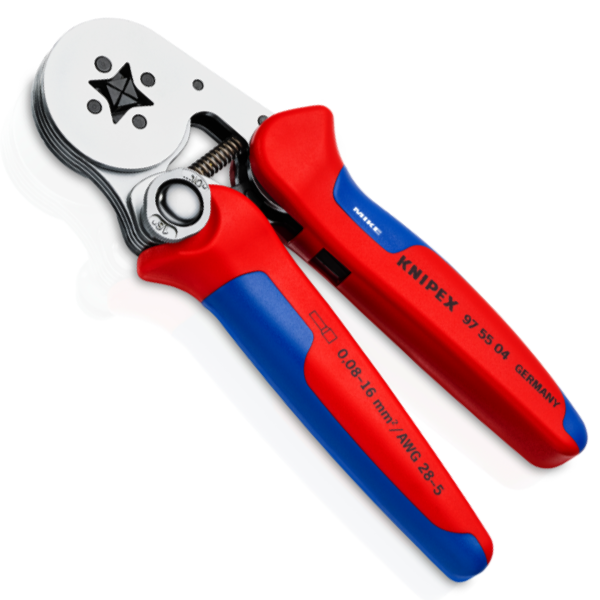

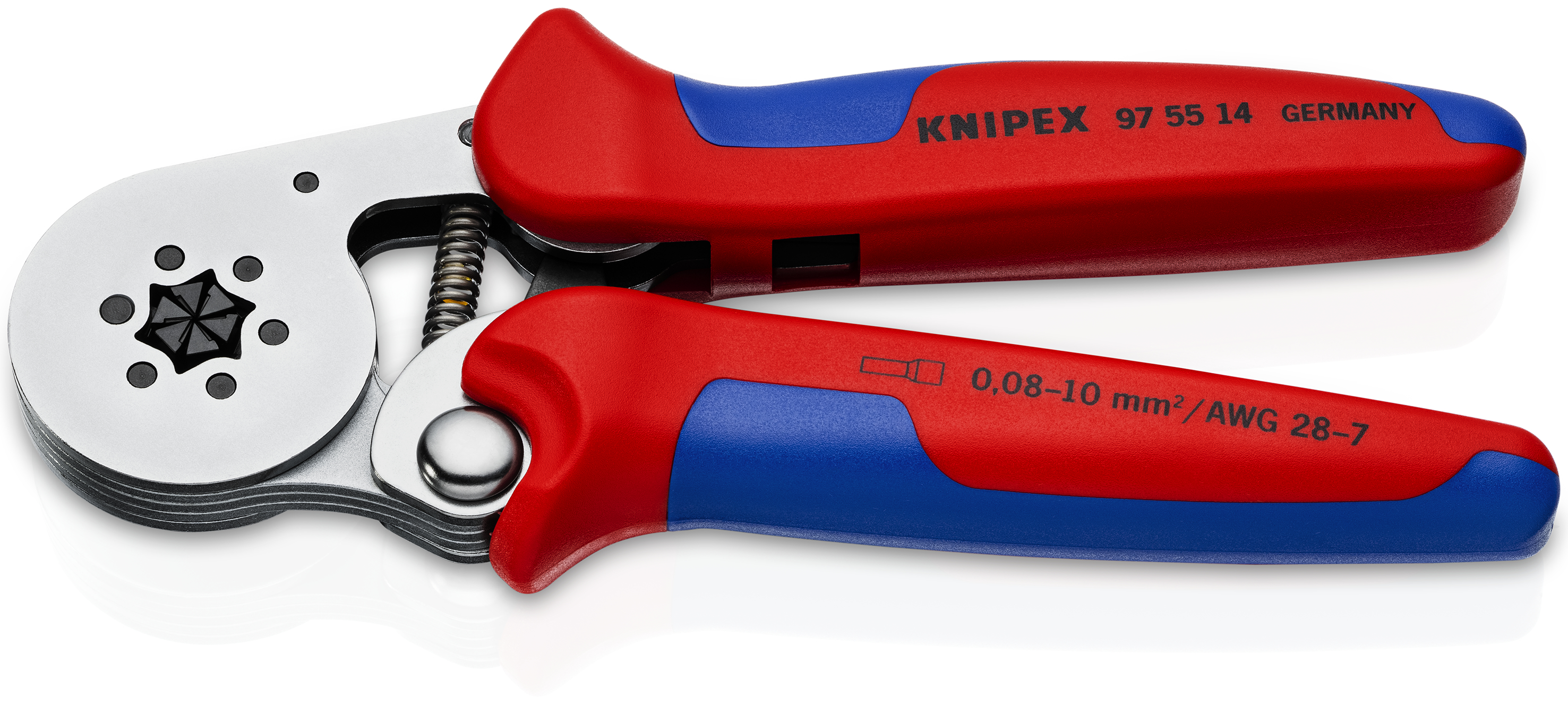

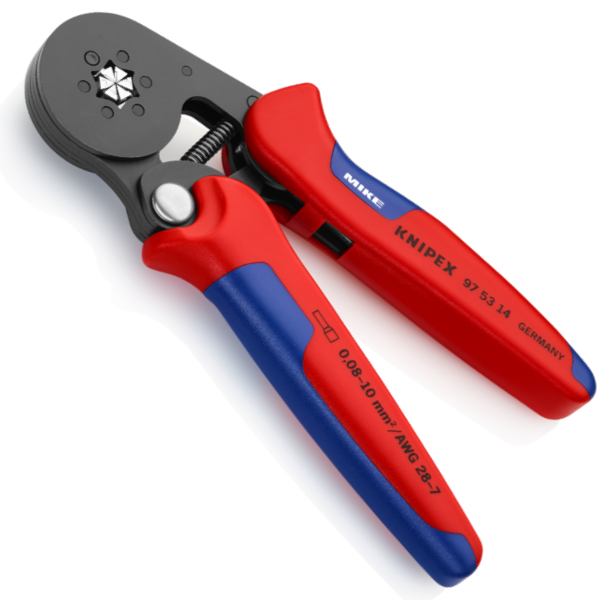

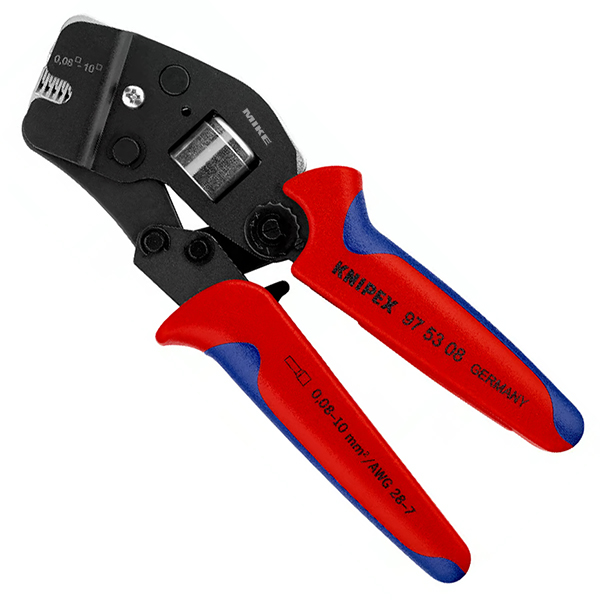

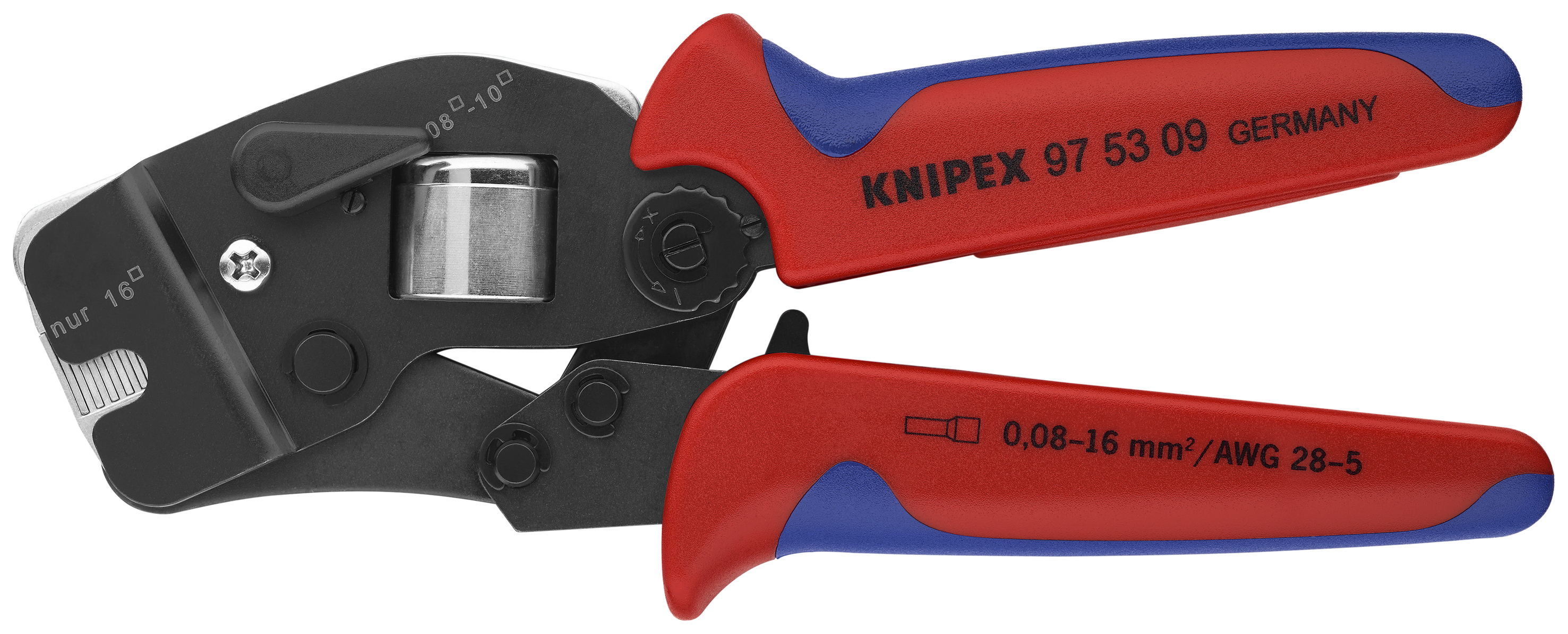

Dòng kìm bấm cos tự động điều chỉnh bao gồm 97 53 14, 97 53 04, 97 53 08 và 97 53 09. Các mã này xử lý cos ống từ 0,08 đến 16 mm² theo tiêu chuẩn DIN 46228 phần 1 và 4. Cơ chế tự động loại bỏ nguy cơ bấm sai do chọn nhầm khuôn. Điều này đặc biệt hữu ích khi làm việc với nhiều kích cỡ cos. Tình huống này thường gặp trong cùng một dự án. Mã 97 55 04 và 97 55 14 cũng thuộc nhóm tự điều chỉnh, trong đó 97 55 04 tạo mối ép vuông còn 97 55 14 tạo mối ép lục giác. Sự khác biệt về hình dạng mối ép phụ thuộc vào yêu cầu kỹ thuật của từng ứng dụng và tiêu chuẩn đấu nối.

Dòng MultiCrimp tích hợp nhiều khuôn

Dòng MultiCrimp giải quyết bài toán mang theo nhiều kìm chuyên dụng khi thi công hiện trường. Thay vì chuẩn bị năm cây kìm cho năm loại cos khác nhau. Người dùng chỉ cần một thân kìm. Việc thay khuôn nhanh không cần dụng cụ. Cách tiếp cận này giảm trọng lượng túi đồ nghề và rút ngắn thời gian chuyển đổi giữa các loại đầu nối.

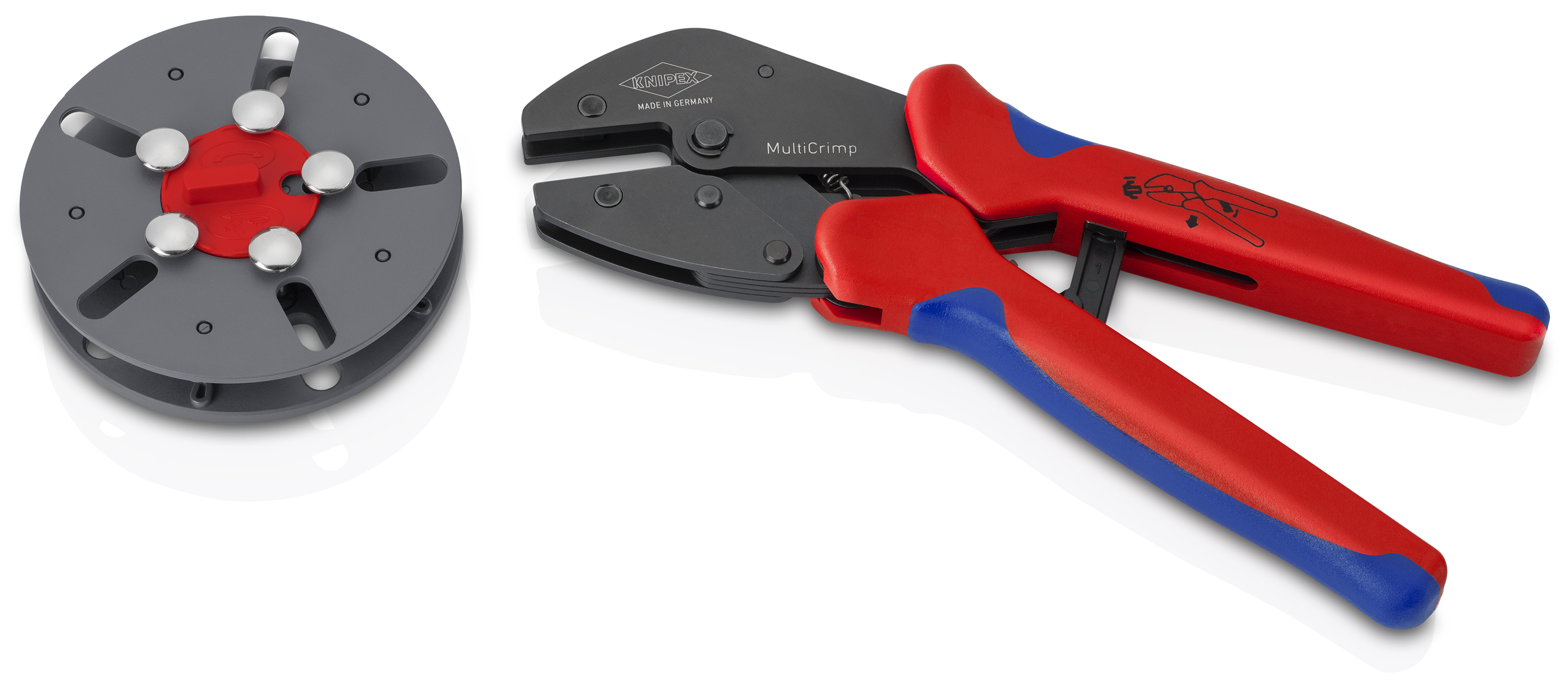

Mã 97 33 01 và 97 33 02 thuộc dòng MultiCrimp, xử lý nhiều dạng đầu cos thông dụng trong công việc điện và điều khiển. Mã 97 33 03 được cấu hình riêng cho ứng dụng điện mặt trời, tích hợp ba bộ khuôn bấm cho đầu nối MC4, MC4 Evo 2, cos trần và cos ống. Thiết kế này phù hợp với đội ngũ lắp đặt hệ thống năng lượng tái tạo. Đây là nơi cần đấu nối cả cáp DC năng lượng mặt trời. Cũng cần đấu nối dây điều khiển AC. Mã 97 33 LE dài 250 mm, cung cấp đòn bẩy lớn hơn cho các đầu cos tiết diện lớn hoặc vật liệu cứng hơn.

Kìm bấm cos ống theo tiêu chuẩn DIN

Cos ống được sử dụng rộng rãi trong lắp đặt điện công nghiệp và tự động hóa. Đặc biệt khi đấu nối dây mềm vào đầu cực thiết bị. Tiêu chuẩn DIN 46228 phần 1 và 4 quy định kích thước, dung sai và phương pháp thử nghiệm cho loại cos này. Kìm bấm cos ống tạo mối ép đồng đều xung quanh cos, giữ chặt các sợi dây mà không làm biến dạng quá mức.

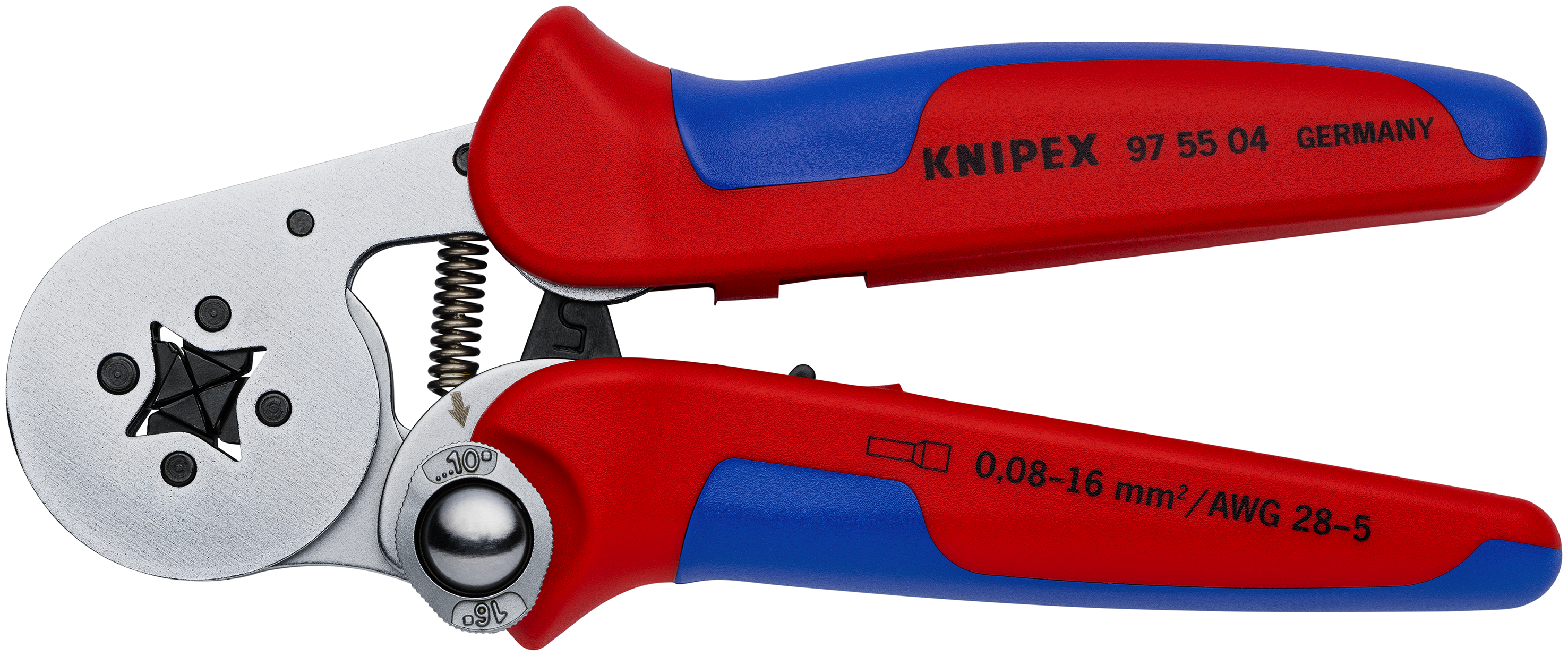

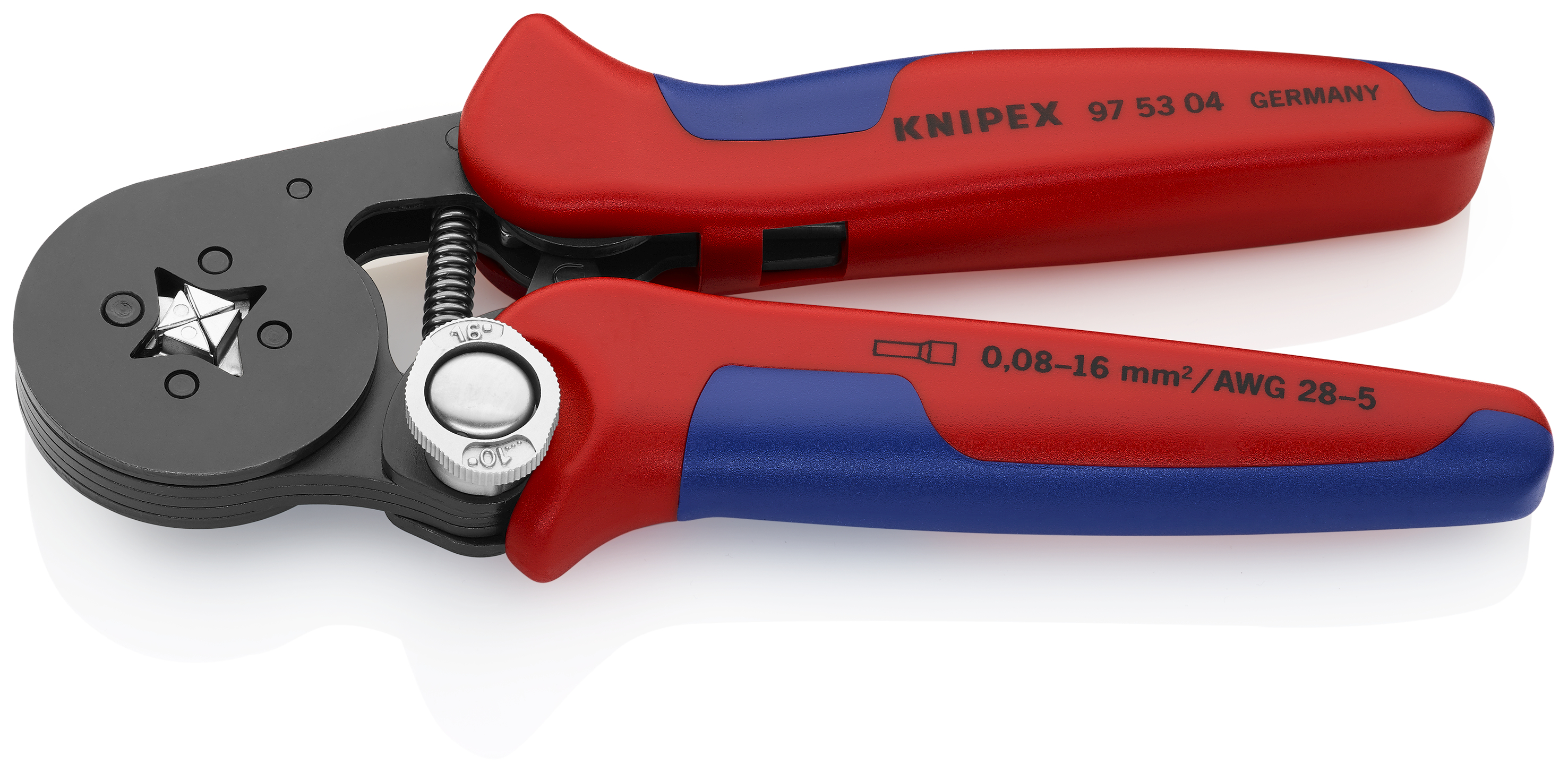

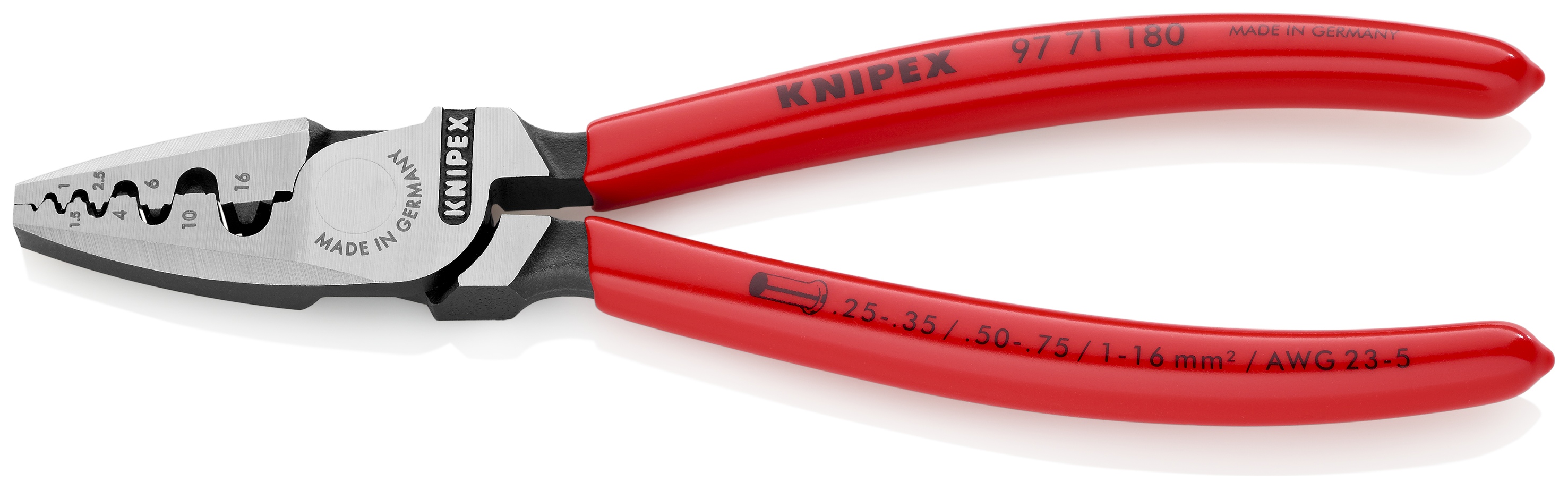

Mã 97 72 180 dài 180 mm, xử lý cos ống từ 0,25 đến 16 mm². Thân kìm có cán nhựa ba thành phần, giảm mỏi tay khi thao tác liên tục. Các mã 97 53 04 SB, 97 53 08 SB, 97 53 09 SB, 97 53 18, 97 53 18 SB, 97 53 19 và 97 53 19 SB thuộc dòng Twistor tự chỉnh, hỗ trợ cos ống trong cùng dải tiết diện. Mã 97 55 04 SB và 97 55 14 SB cũng xử lý cos ống, trong đó 97 55 04 SB tạo mối ép vuông còn 97 55 14 SB tạo mối ép lục giác.

Kìm bấm cos trần không cách điện

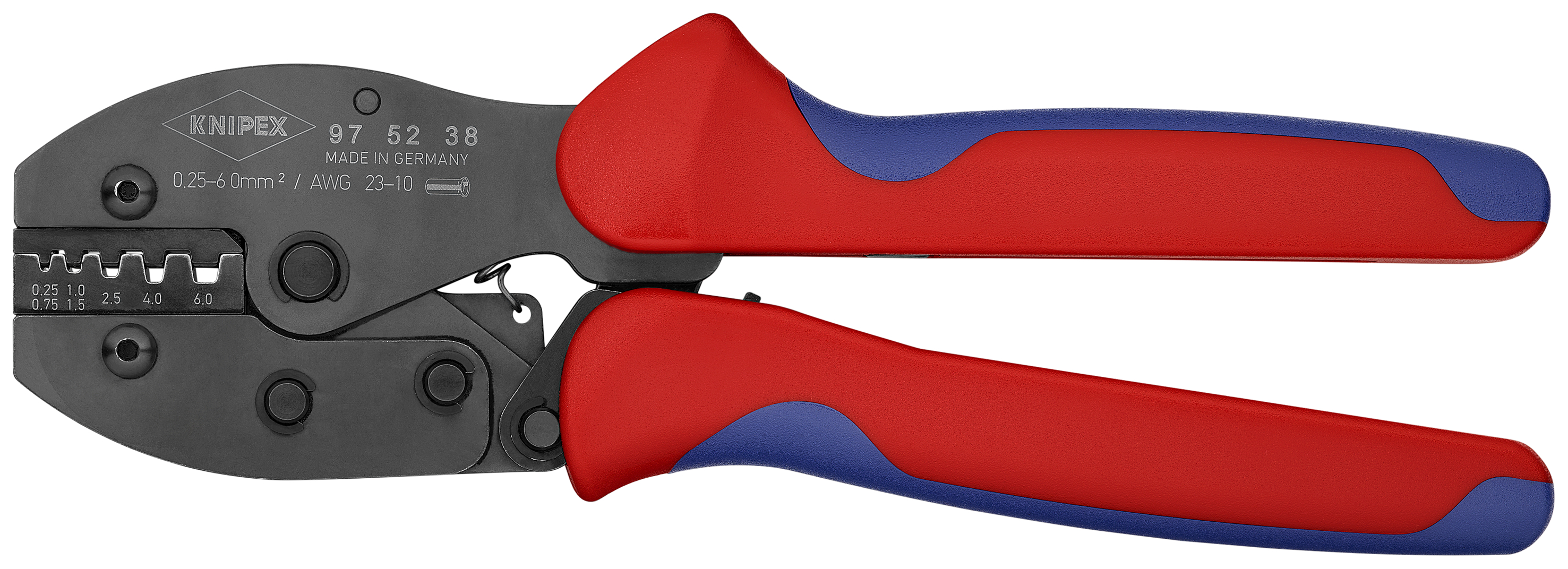

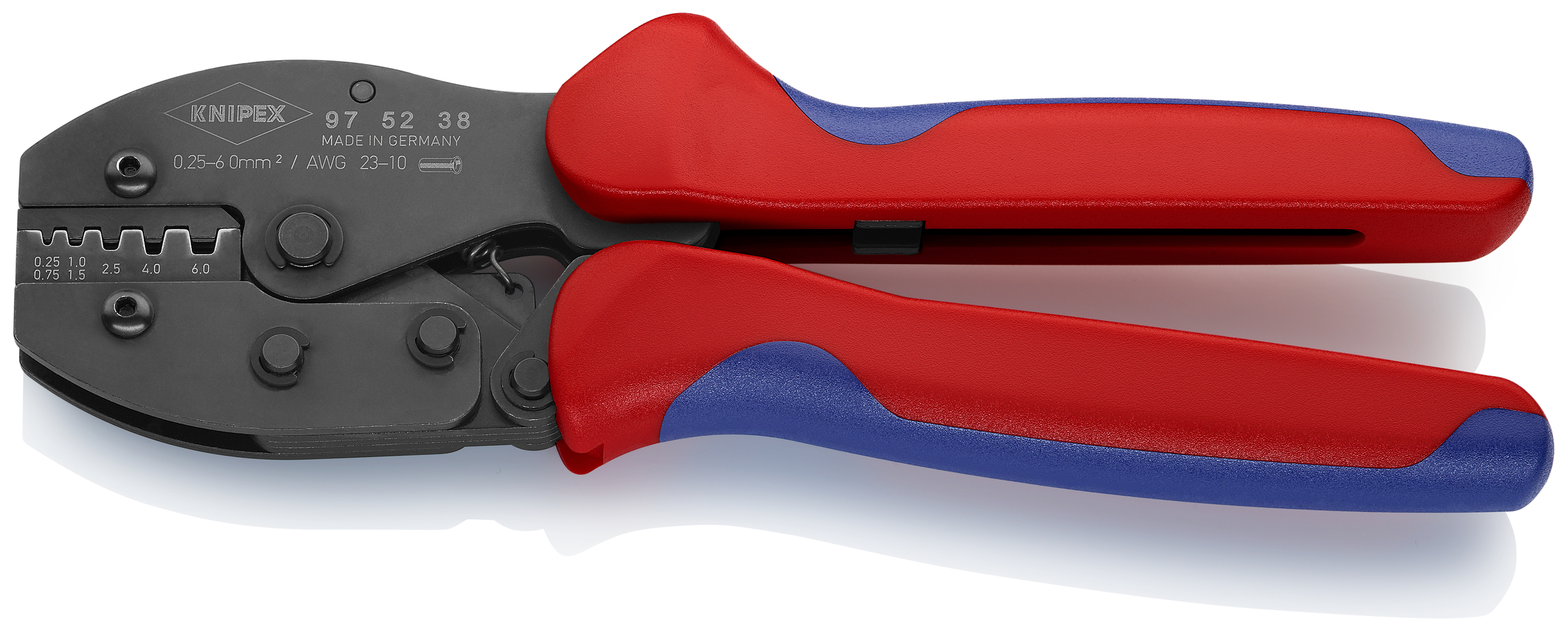

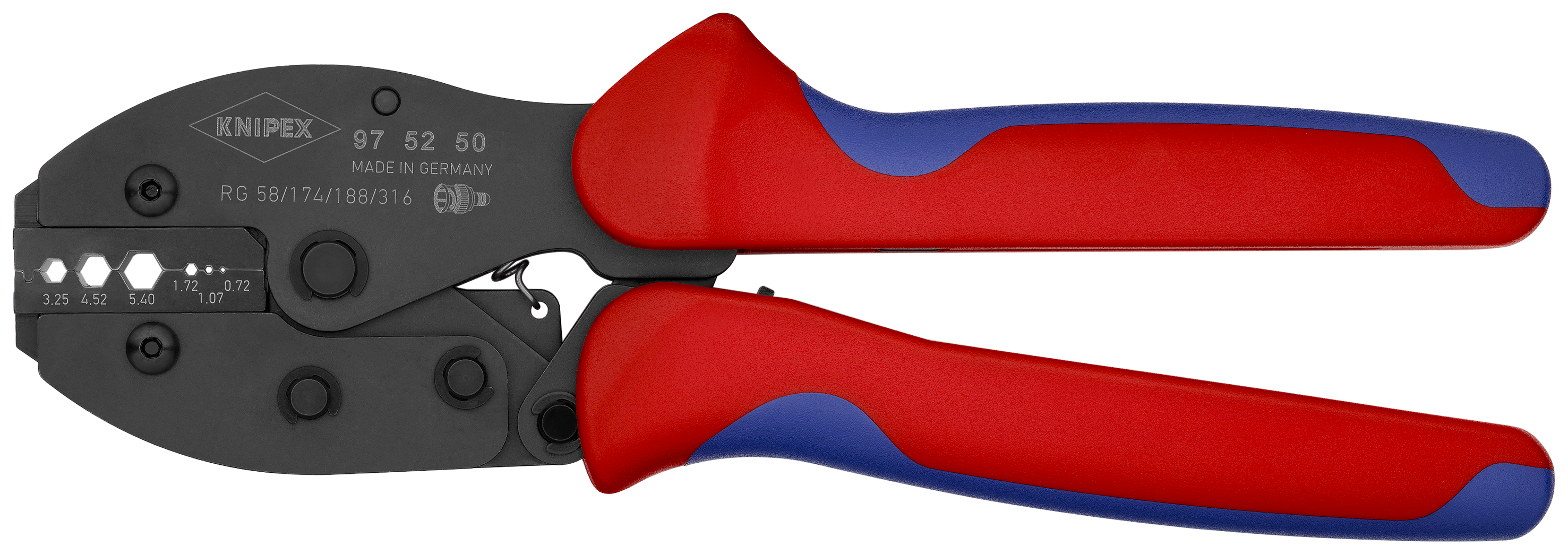

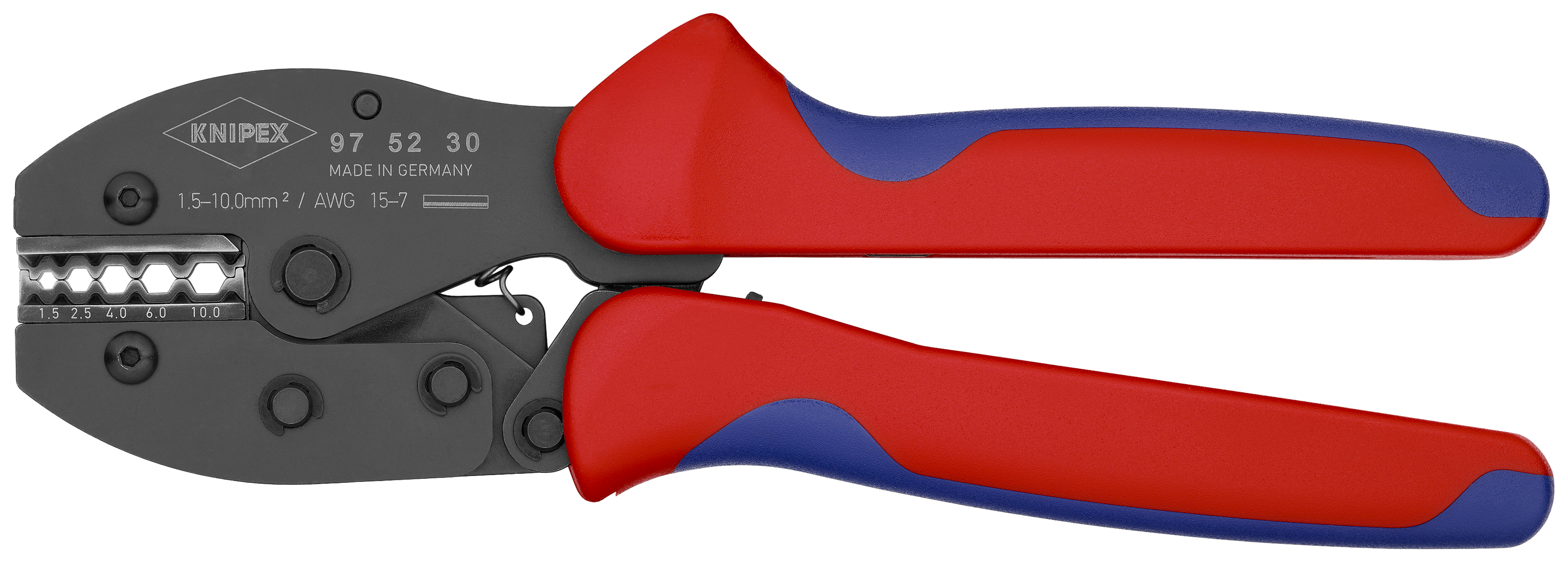

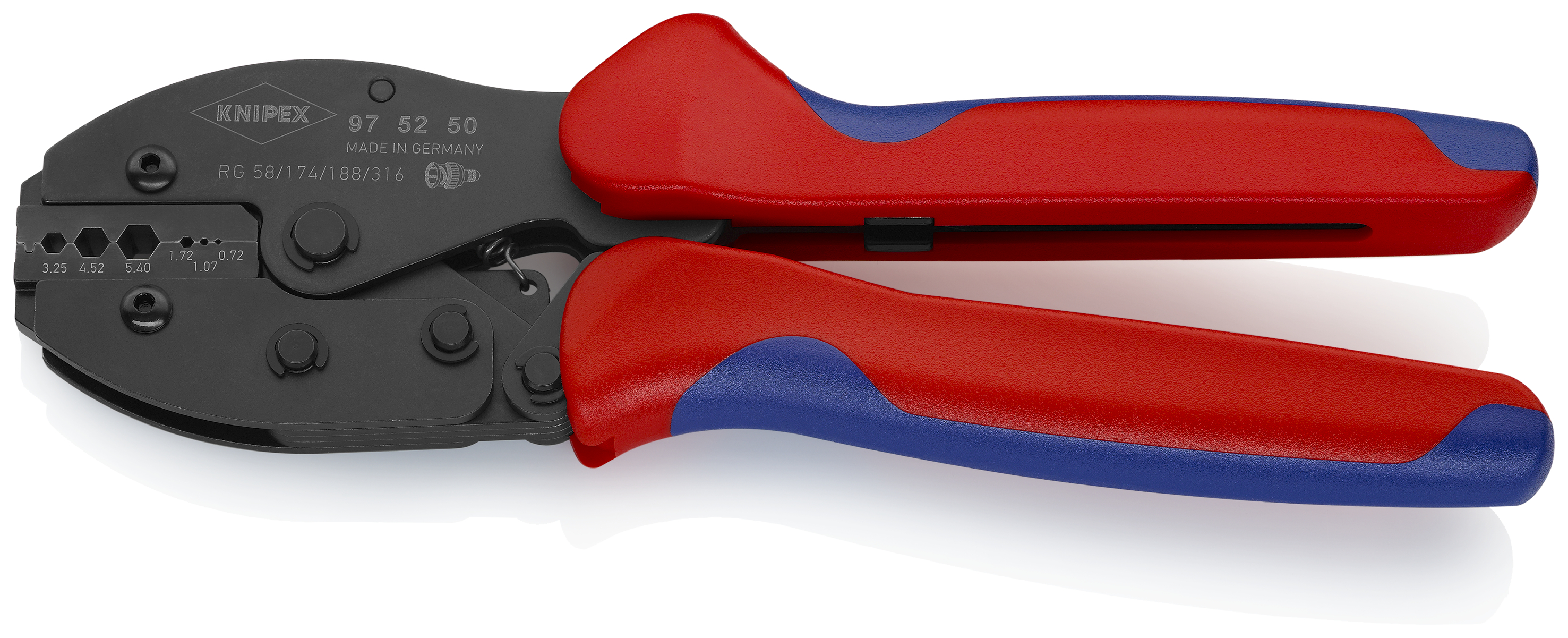

Cos trần không có lớp cách điện bên ngoài. Loại này thường dùng khi cần tiết kiệm không gian. Nó cũng dùng khi đấu nối vào đầu cực đã có vỏ bảo vệ riêng. Dòng PreciForce tập trung vào độ chính xác lực bấm, đảm bảo mối nối đạt độ bền kéo và độ dẫn điện theo tiêu chuẩn.

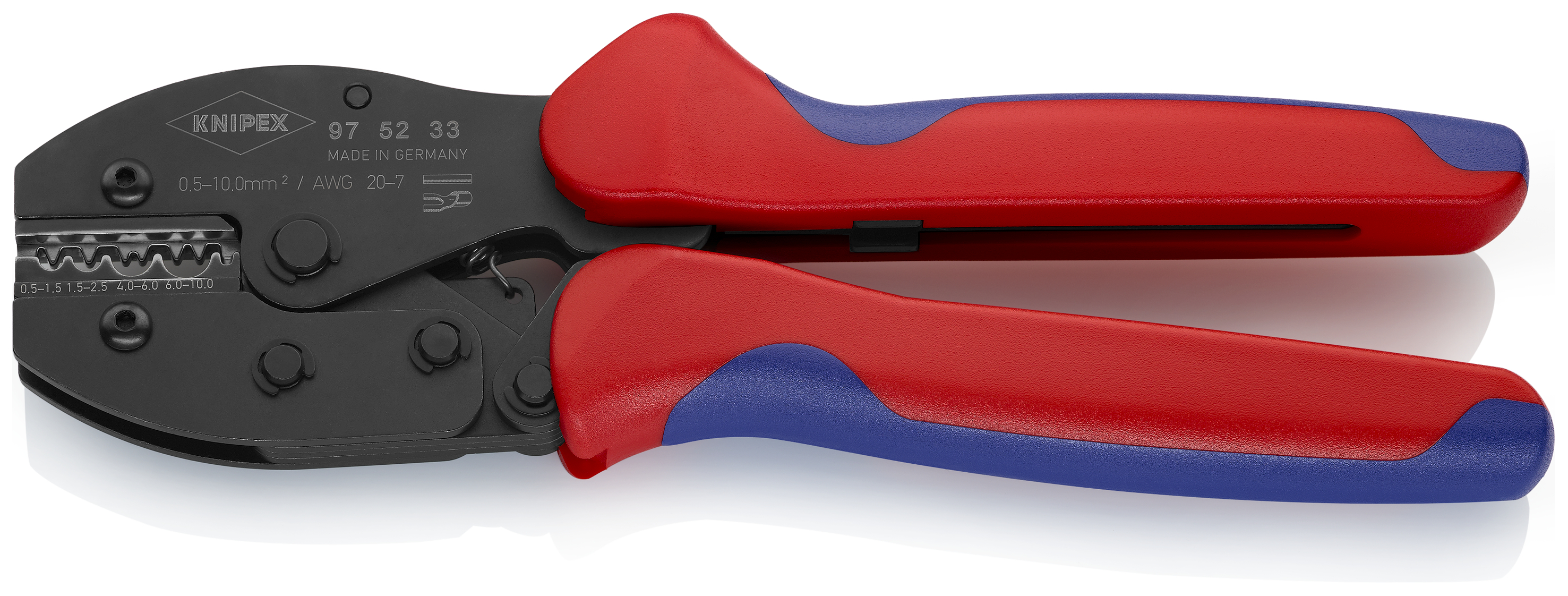

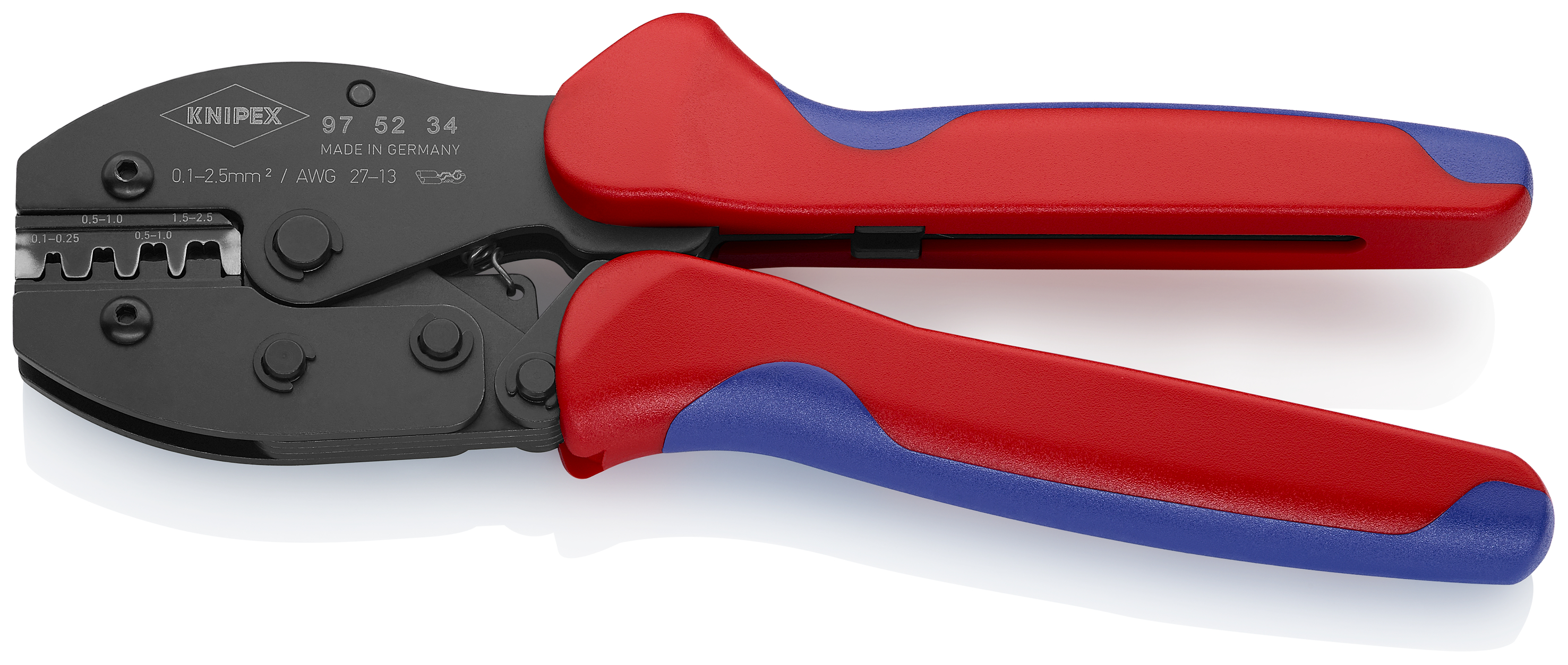

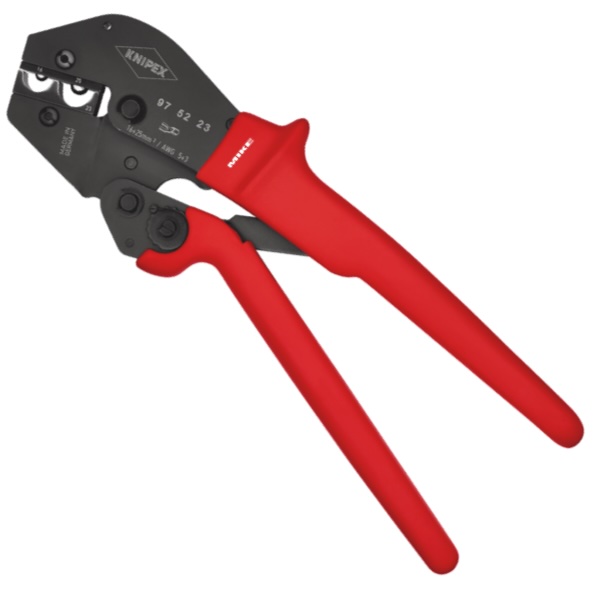

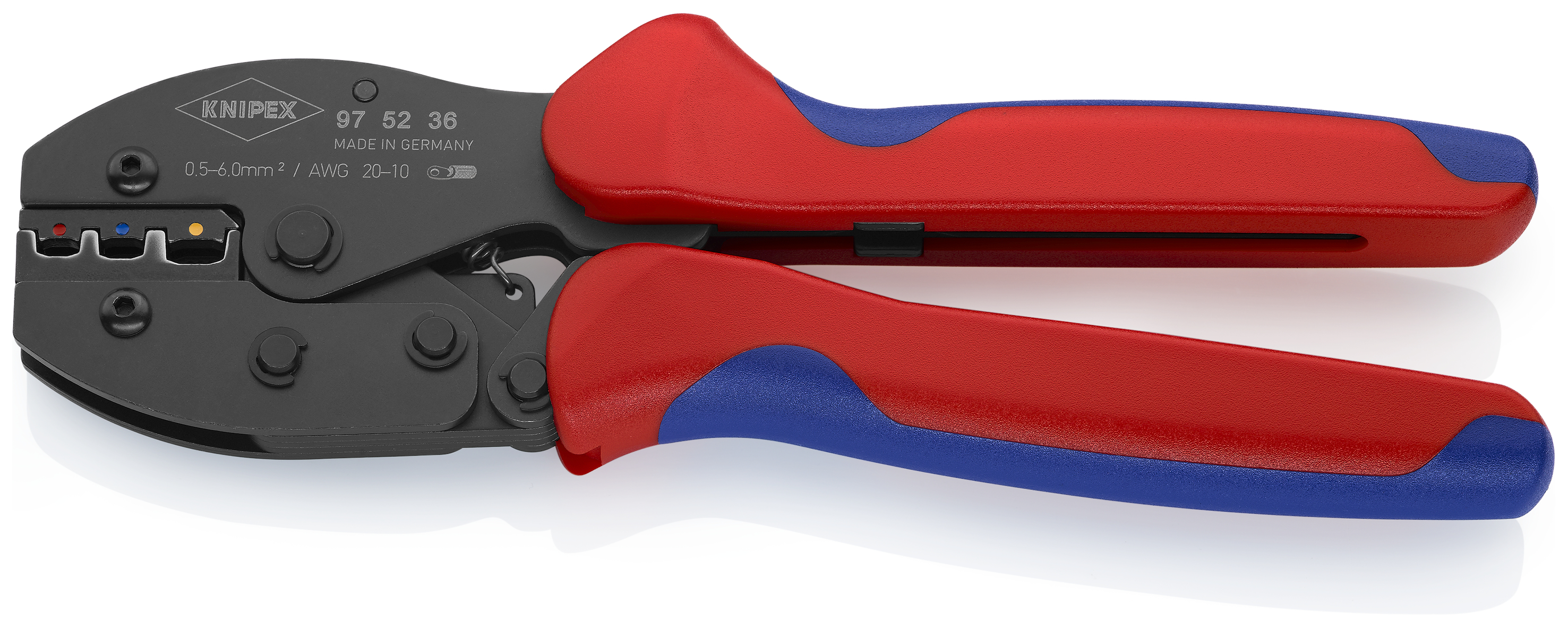

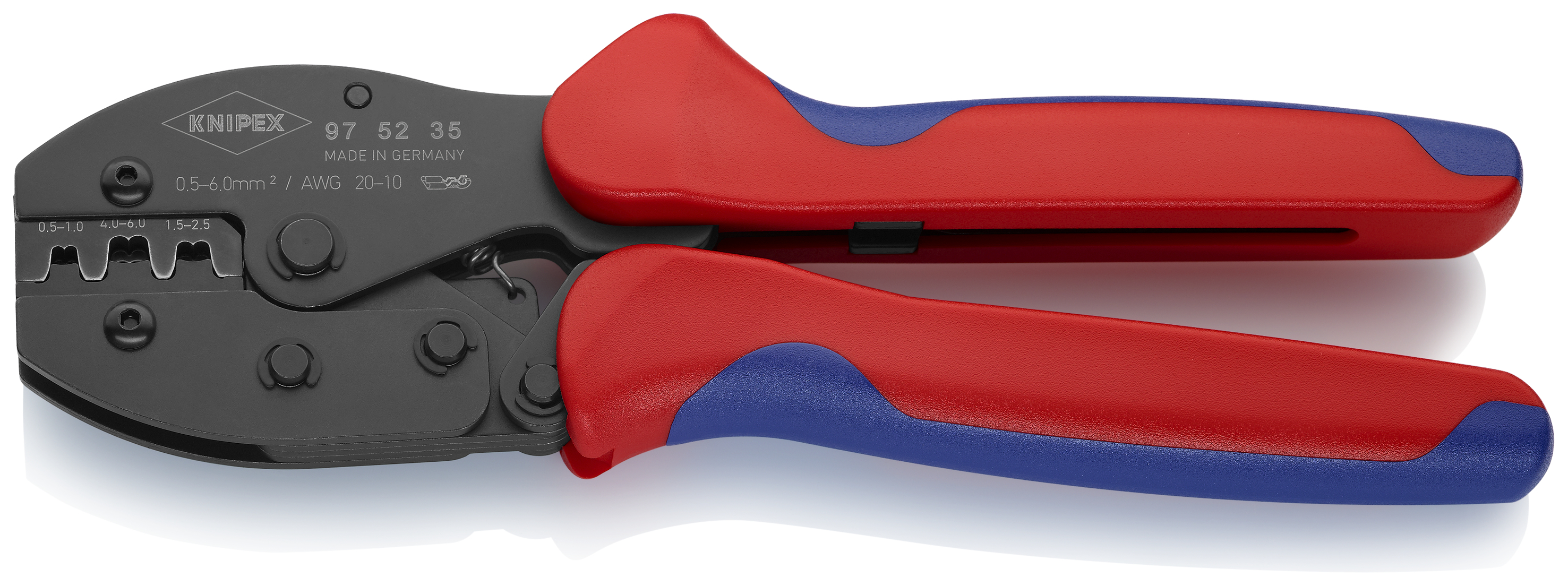

Mã 97 52 33 xử lý cos trần từ 0,5 đến 10 mm², bao gồm cos ống, cos nén, cos đút nối và cos nối ống. Mã 97 52 34 chuyên cho cos trần dạng mở, tập trung vào một ứng dụng cụ thể để kiểm soát lực bấm và hình dạng mối ép. Mã 97 52 35 dành cho cos mở không cách điện loại plug rộng 4,8 mm và 6,3 mm. Mã 97 52 36 xử lý đầu cos cách điện, đầu nối cắm và đầu nối ống trong khoảng 0,5 đến 6,0 mm². Mã 97 52 23 dành cho cos không cách điện tiết diện lớn từ 16 đến 25 mm², tích hợp cơ cấu đòn bẩy kép giảm 30% lực tay so với kìm bấm thường.

Kìm bấm đầu mạng RJ45 và RJ11

Đầu mạng RJ45 và RJ11 được sử dụng trong hệ thống viễn thông, mạng nội bộ và trung tâm dữ liệu. Kìm bấm đầu mạng tích hợp dao cắt và dao tuốt dây. Điều này giúp hoàn thiện toàn bộ quy trình từ chuẩn bị cáp. Quy trình bấm đầu nối được thực hiện trong một dụng cụ.

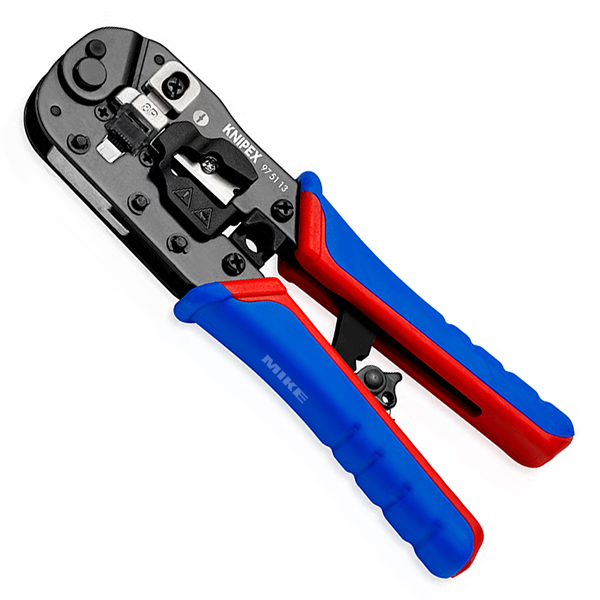

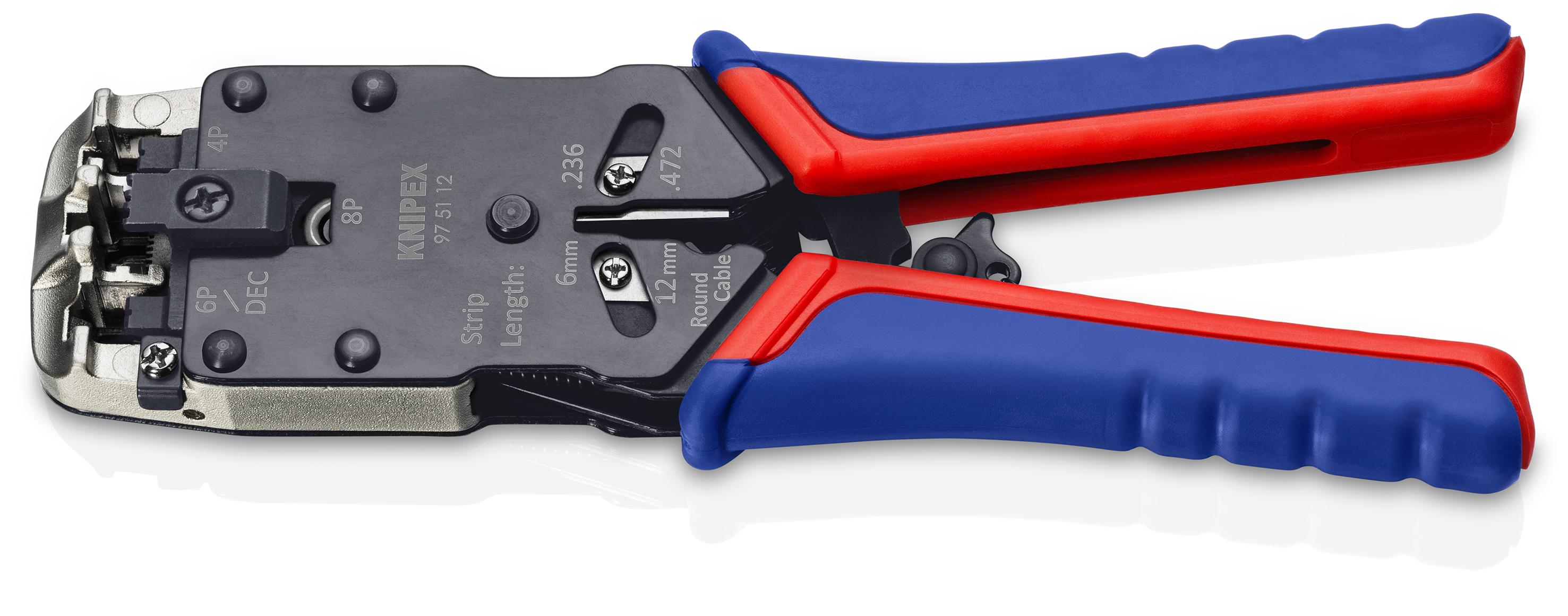

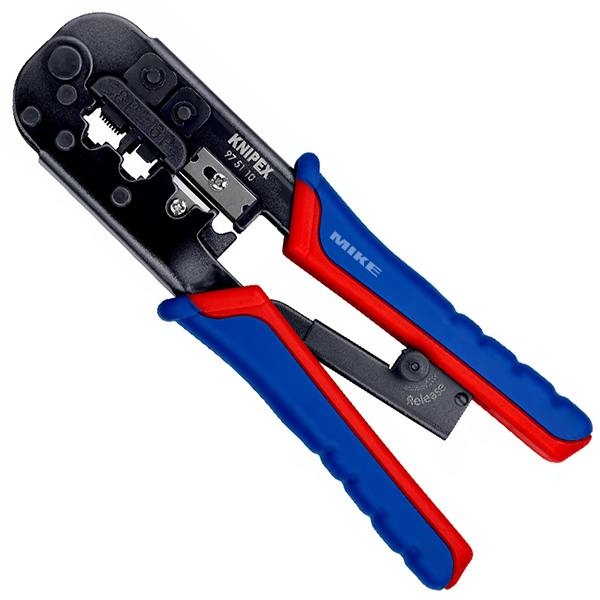

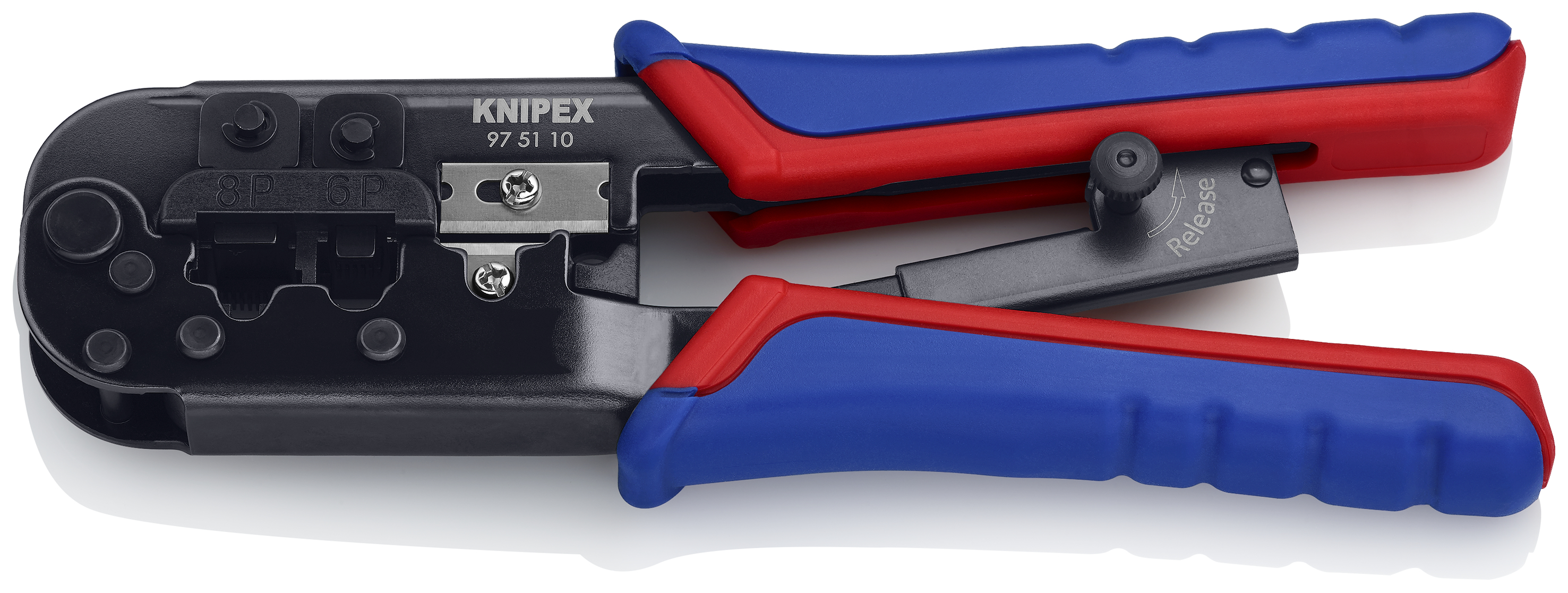

Mã 97 51 10 dài 190 mm, xử lý đầu Western plug RJ 11/12 và RJ 45, phù hợp cho dây điện thoại dẹt không chống nhiễu và dây mạng chống nhiễu. Mã 97 51 12 dài 200 mm, chuyên bấm đầu RJ10, RJ11/12 và RJ45, tích hợp cơ cấu truyền lực cộng hưởng giảm mỏi tay. Mã 97 51 13 hỗ trợ đầu RJ45 chuẩn 8P8C, dùng được cho cả đầu mạng chống nhiễu lẫn không chống nhiễu. Các mã 97 51 10 SB, 97 51 12 SB và 97 51 13 SB là phiên bản đóng gói bán lẻ của các mã tương ứng.

Kìm bấm micro plug cho đầu nối nhỏ

Đầu nối micro plug xuất hiện trong ứng dụng điện tử, tự động hóa và thiết bị đo lường. Đây là nơi không gian lắp đặt hạn chế. Ứng dụng này cũng yêu cầu độ chính xác cao. Kìm bấm micro plug áp dụng công nghệ crimping song song. Công nghệ này mang lại hiệu suất bấm ép đồng đều. Lực ép đồng đều trên toàn bộ chiều rộng đầu nối.

Mã 97 54 24 dài 190 mm, chuyên cho đầu nối loại D Sub. Mã 97 54 25 và 97 54 26 cũng dài 190 mm, xử lý các loại đầu nối nhỏ khác trong nhóm micro plug. Thiết kế thon nhẹ giúp tiếp cận các vị trí chật hẹp mà kìm bấm thông thường không thể vào được.

Kìm bấm đầu nối MC4 cho điện mặt trời

Đầu nối MC4 và MC4 Evo 2 được sử dụng trong hệ thống điện mặt trời, đấu nối cáp DC từ tấm pin đến inverter. Kìm bấm chuyên dụng cho loại đầu nối này đảm bảo mối ép đạt độ bền kéo. Mối ép cũng đảm bảo khả năng chịu tải dòng điện. Yêu cầu này theo tiêu chuẩn của nhà sản xuất đầu nối.

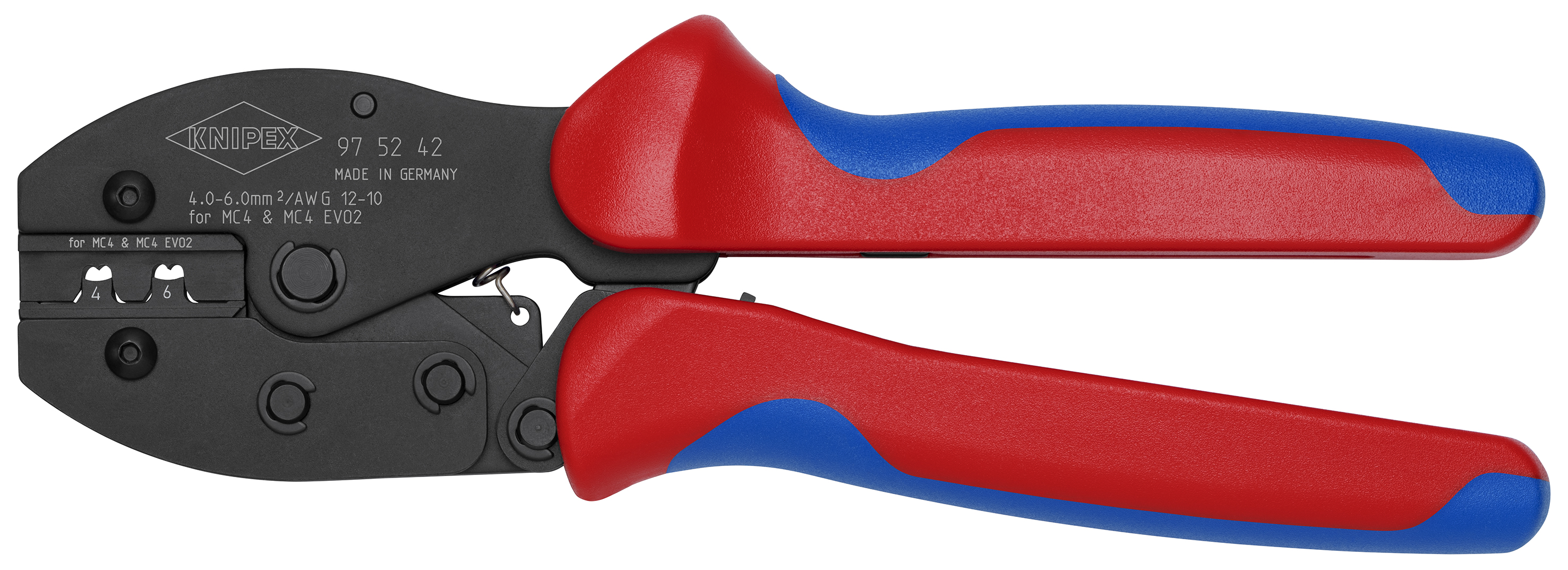

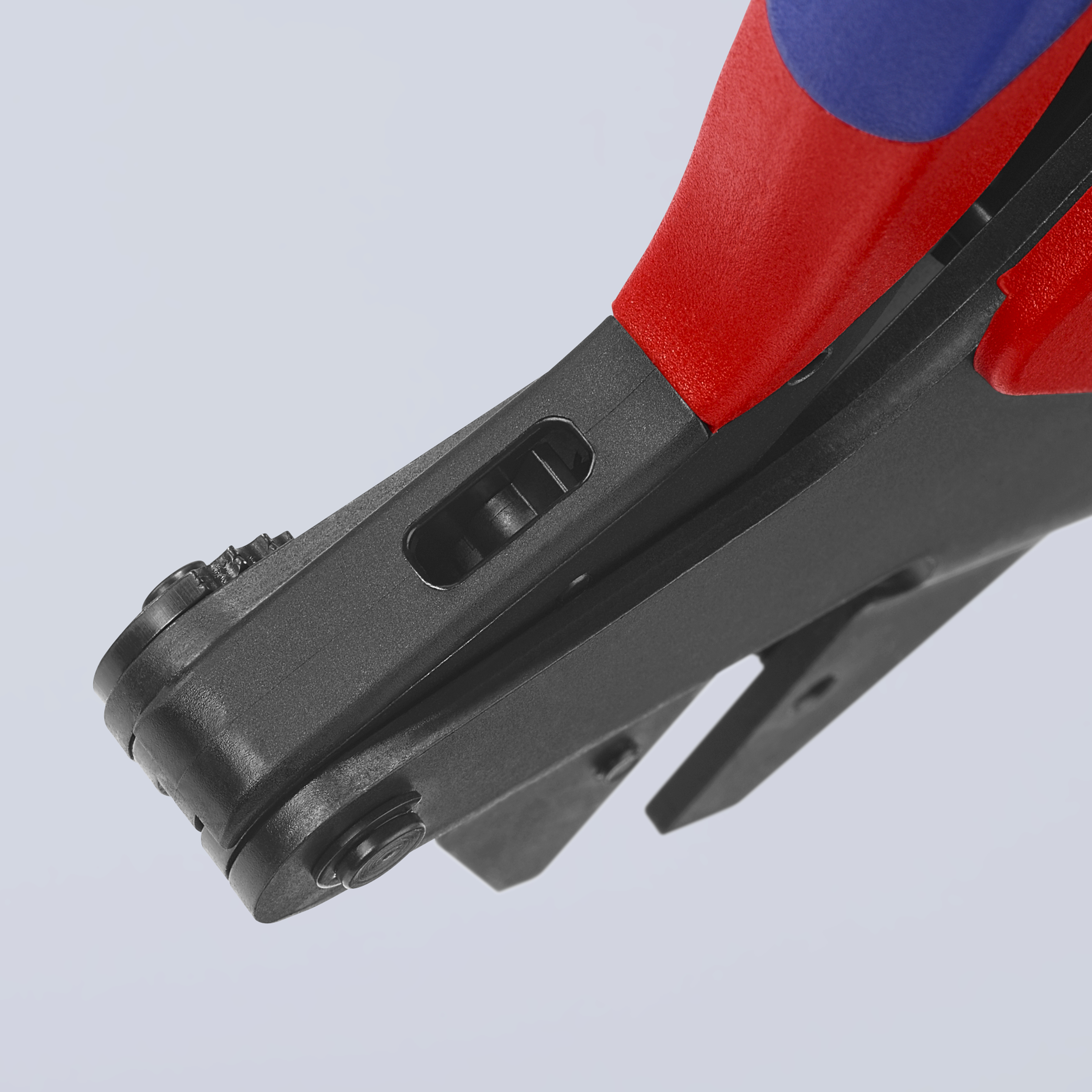

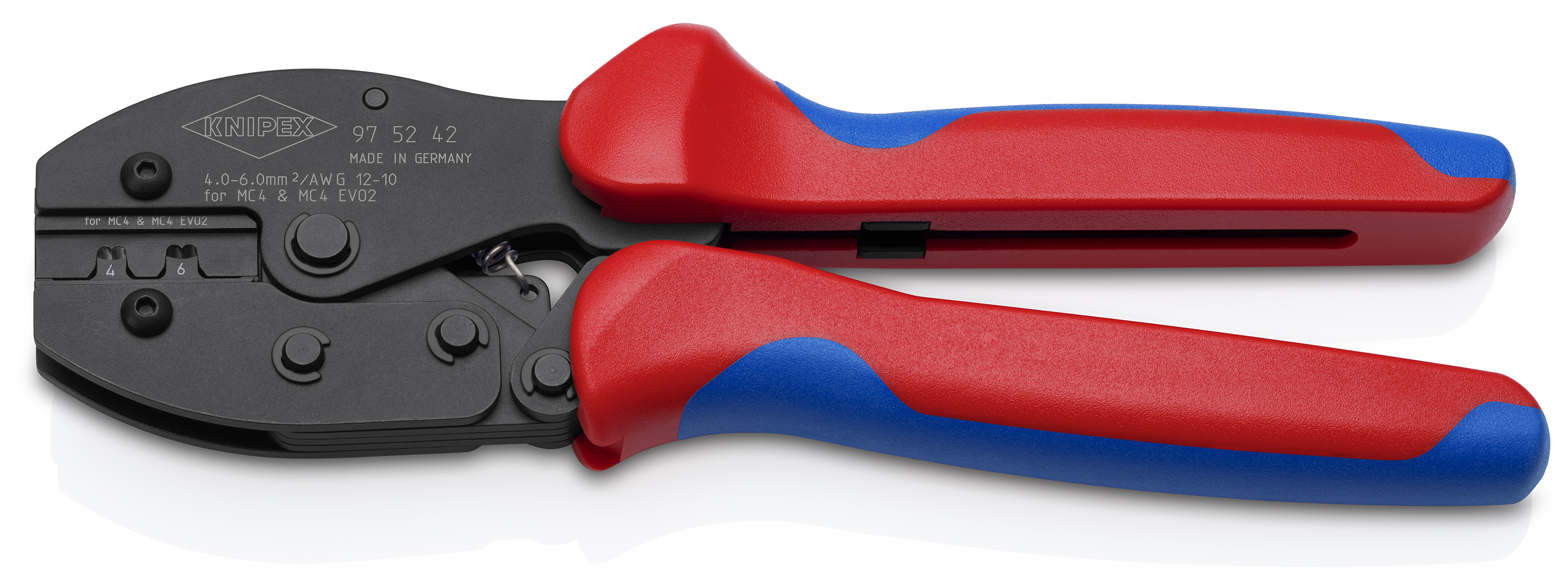

Mã 97 52 42 thuộc dòng PreciForce, cấu hình riêng cho đầu nối MC4 và MC4 Evo 2, xử lý cáp pin mặt trời tiết diện 4,0 và 6,0 mm². Mã 97 33 03 thuộc dòng MultiCrimp, tích hợp ba bộ khuôn bấm cho đầu nối MC4, MC4 Evo 2, cos trần và cos ống, phù hợp với đội ngũ lắp đặt cần xử lý nhiều loại đấu nối trong cùng một dự án năng lượng tái tạo.

Lưu ý khi chọn kìm bấm cos

Việc chọn kìm bấm cos phụ thuộc vào loại đầu cos và tiết diện dây dẫn. Nó cũng phụ thuộc tiêu chuẩn kỹ thuật áp dụng và tần suất sử dụng. Kìm tự động điều chỉnh phù hợp với công việc xử lý nhiều kích cỡ cos. Công việc này cần thực hiện trong thời gian ngắn. Kìm giúp giảm thời gian chuyển đổi khuôn và hạn chế sai sót. Dòng MultiCrimp phù hợp với đội ngũ di động, giảm số lượng dụng cụ cần mang theo.

Dòng PreciForce phù hợp với ứng dụng yêu cầu cao về độ tin cậy mối nối. Đây là nơi lực bấm và hình dạng mối ép phải tuân thủ chặt chẽ tiêu chuẩn. Khi làm việc với cos ống theo DIN 46228, cần kiểm tra hình dạng mối ép. Kìm tạo mối ép vuông hay lục giác cần được xác định trước. Một số thiết bị đầu cuối yêu cầu hình dạng mối ép cụ thể. Khi bấm đầu mạng RJ45 hoặc RJ11, cần xác định loại cáp có chống nhiễu hay không để chọn kìm phù hợp.

Khi làm việc với đầu nối MC4, cần đảm bảo kìm được cấu hình cho đúng phiên bản MC4 hoặc MC4 Evo 2.
